| model tipi: | CU / XLPE / SWA / PVC Kablo | Anma gerilimi: | 1kV |
|---|---|---|---|
| İzolasyon: | XLPE | Orkestra şefi: | CU, Bakır |
| zırh: | SWA, Çelik Tel Zırhlı | boyutları: | 1 ~ 630mm2 |
| Çekirdek: | 4 Çekirdek | Kılıf malzemesi: | PVC, PE, LSOH |
| standartları: | IEC / BS / IS / VDE | Garanti: | 2 Yıl |
| Ücretsiz örnek: | DAİREMİZ | ||
| Vurgulamak: | armoured power cable,armoured electric cable |
||

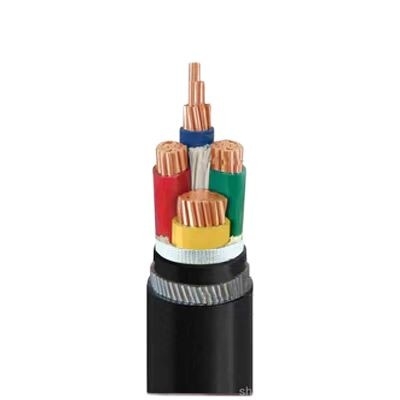

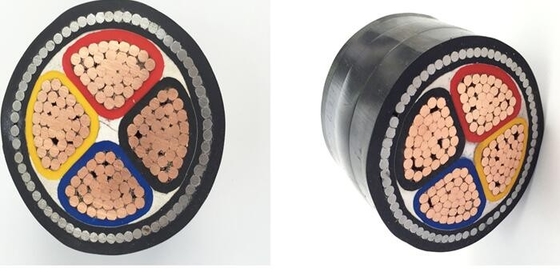

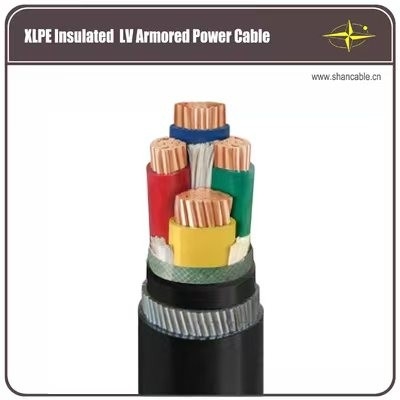

İnşaat
| Kondüktör | Kompakt Örgülü Bakır İletken, IEC 60228'e göre Sınıf 2 |
| Dairesel katı Bakır İletken, IEC 60228 uyarınca Sınıf 1 | |
| yalıtım | XLPE (Çapraz bağlı polietilen) |
| doldurucu | PP Dolgu |
| Sarma Bandı | Dokuma olmayan |
| Iç kaplama | Ekstrüde PVC |
| Zırh | Çelik tel |
| Genel Kılıf | Termit dayanıklı pvc |
Uygulamalar
Güç iletimi ve dağıtım hattı için 35kV ve altındaki voltaj değerlerinde kullanılır. PVC İzolasyonlu Güç Kablosuna sahip olan xlpe güç kablosu, yalnızca mükemmel elektrik, mekanizma özelliklerine sahip değildir.
ısı ve yaşlanma dayanıklı, çevre stresine dayanıklı ve kimyasal korozyona dayanıklı, aynı zamanda basit
yapı, hafif, bırakarak herhangi bir kısıtlama ve uzun süreli çalışma için yüksek sıcaklık payı.
Standartlar
Uluslararası: IEC 60502-2, IEC 60228
Çin : GB / T 12706.2-2008
BS, DIN ve ICEA gibi diğer standartlar talep üzerine
Teknik veri
Anma gerilimi: 0.6 / 1kV
Maksimum İletken Sıcaklığı: normal (90 ° C ), acil durum (130 ° C ) veya kısa devre 5 s'den (250 ° C ) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 ° C, kurulumdan sonra ve sadece kablo sabit bir konumda olduğunda
Min. Bükme Yarıçapı: tek çekirdekli zırhsız kablolar için 20 x kablo OD
Tek çekirdekli zırhlı kablolar için 15 x kablo OD
Çok çekirdekli, zırhsız kablolar için 15 x kablo OD
Çok çekirdekli zırhlı kablolar için 12 x kablo OD
Özellikler
| Nom. Iletken kesit | ipliklerini No./Dia. İletkenin | İzolasyon Kalınlığı | İç Kaplama Kalınlığı | Dia. Zırh Telinin | Kılıf Kalınlığı | Yaklaşık. OD | Yaklaşık. Ağırlık | Maks. İletkenin DC Direnci (20 ℃) | Test gerilimi ac | Güncel Beğeni | |
| mm 2 | pc / aa | aa | aa | (mm) | kg / km | Ω / km | kV / 5 dakika | Havada (A) | Toprakta (A) | ||
| 4 × 4 | 7 / 0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7 / 1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7 / 1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7 / 1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7 / 2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29,2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7 / 2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10 / 2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33,0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14 / 2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19 / 2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 / 2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30 / 2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37 / 2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48 / 2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61 / 2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0,0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61 / 2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0,0470 | 3.5 | 570 | 575 |
Satın alma siparişine göre en katı teslimat programlarını karşılayabiliriz.
Son teslim tarihinin karşılanması her zaman en önceliklidir çünkü kablo teslimatındaki herhangi bir gecikme genel proje gecikmesine ve maliyet aşımına katkıda bulunabilir.
Kablo, ahşap makaralarda, oluklu kutularda ve bobinlerde sağlanır. Kablo uçları BOPP ile kapatılmıştır
Kablo uçlarını nemden korumak için kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapakları.
Gerekli işaretleme, tamburun dış yüzeyinde hava geçirmez bir malzeme ile basılacaktır.
müşterinin ihtiyacına göre.
