Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Orkestra şefi: | Alüminyum | İzolasyon: | XLPE |
---|---|---|---|
Kılıf: | PVC | Çekirdek Sayısı: | 1 |
Anma gerilimi: | 1 KV-35KV | Zırh Malzemesi: | Çelik tel veya çelik bant |
Ekran: | Kooperatif tel / bant | ||
Vurgulamak: | armored electrical cable,armoured electric cable |

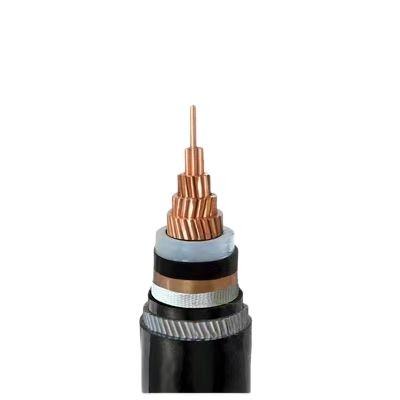

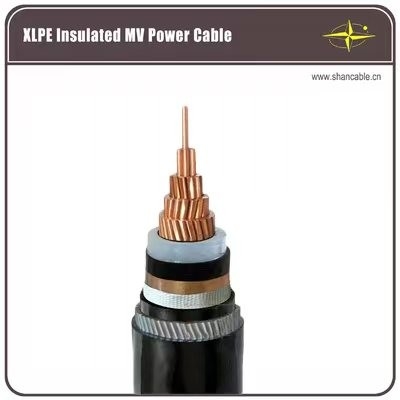

Özelleştirilmiş Zırhlı Elektrik Alüminyum İletken Kablo, Zırhlı Güç Kablosu
Açıklaması :
CU / XLPE / S T A / PVC, IEC 60502
IEC 60502, IEC 60228 , GB / T 12706.1-2008.
CE, CCC, KEMA
İnşaat
İletken: C ir sarmallı Alüminyum iletken, IEC 60228 sınıf 2'ye uygundur
İzolasyon: XLPE / A
Ekran: Bakır Tel / Bant
Iç kaplama: pvc
Zırh: Galvanizli Çelik Tel veya bant
Kılıf: PVC tip ST 2 ila IEC 60502, siyah
Not: Standartlara veya müşteri gereksinimlerine göre yalıtım renkleri
Uygulamalar
35 kV ve altındaki voltaj değerlerine sahip güç iletimi ve dağıtım hattı için kullanılır. PVC İzoleli Güç kablosu ile karşılaştırıldığında, XLPE güç kablosu sadece mükemmel elektrik, mekanizma, ısı ve yaşlanmaya dayanıklı, çevre stresine dayanıklı ve kimyasal korozyona dayanıklı özelliklerin yanı sıra, basit bir yapıya, hafifliğe, damlatma ile kısıtlama olmamasına da sahiptir. ve uzun süreli çalışma için yüksek sıcaklık payı.
Iç ve dış mekanlarda döşeme için. Montaj sırasında belirli bir çekişe sahip olabilir, ancak harici mekanik kuvvetleri değil. Standartlar
Uluslararası: IEC 60502, IEC 60228
Çin: GB / T 12706.1-2008
BS, DIN ve ICEA gibi diğer standartlar talep üzerine
Teknik veri
Anma gerilimi: 2-35 kV
Maks . Iletken Sıcaklık . : normal ( 9 0 ° C ), kısa devre 5 saniyeden fazla olmamalıdır ( 30 0 mm 2 altındaki bölüm alanı 16 0 ° C , 30 0mm 2 üzerindeki kesit alanı 14 0 ° C )
Min . Bir ortam T emp . : Ortam sıcaklığı 0 ° C'nin altındaysa, kablo önceden ısıtılmalıdır.
Min. Bükme Yarıçapı: Tek damarlı kablo 20 ( d + D) ± % 5
Çok damarlı kablo 15 ( d + D) ± % 5
Sertifikalar
CE, RoHS, CCC, KEMA ve diğer istek üzerine
4 Voltaj, çekirdek ve enkesit tablosu
madde | Kategori A, B | 3,6 / 6 kV | 6 / 10kV | 8.7 / 15 kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
Kategori A, B | 6/6 kV | 8.7 / 10kV | 12/15 kV | 18 / 20kV | - | 26 / 35kV | |
Tek çekirdek | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
Üç çekirdekli | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Kategori A anma gerilimli kablo, 1 dakikadan fazla olmayan durumlarda kullanılır. topraklama hatası süresinin uzun olması. Kategori B anma gerilimi olan kablolarda, topraklama arızası süresinin normalde 1 saatten fazla olmaması, maks. kalıcı süre 8 saatten fazla değil, yıllık toprak arıza süresi tamamen 125 saatten fazla olmamalı, Kategori C tüm sistemde Kategori A ve B bekliyor.
Açıklaması :
CU / XLPE / S T A / PVC, IEC 60502
IEC 60502, IEC 60228 , GB / T 12706.1-2008.
CE, CCC, KEMA
İnşaat
İletken: C ir sarmallı bakır iletken, IEC 60228 sınıf 2'ye uygundur
İzolasyon: XLPE / A
Iç kaplama: pvc
Zırh: Galvanizli Çelik Tel veya bant
Kılıf: PVC tip ST 2 ila IEC 60502, siyah
Not: Standartlara veya müşteri gereksinimlerine göre yalıtım renkleri
Uygulamalar
35 kV ve altındaki voltaj değerlerine sahip güç iletimi ve dağıtım hattı için kullanılır. PVC İzoleli Güç kablosu ile karşılaştırıldığında, XLPE güç kablosu sadece mükemmel elektrik, mekanizma, ısı ve yaşlanmaya dayanıklı, çevre stresine dayanıklı ve kimyasal korozyona dayanıklı özelliklerin yanı sıra, basit bir yapıya, hafifliğe, damlatma ile kısıtlama olmamasına da sahiptir. ve uzun süreli çalışma için yüksek sıcaklık payı.
Iç ve dış mekanlarda döşeme için. Montaj sırasında belirli bir çekişe sahip olabilir, ancak harici mekanik kuvvetleri değil. Standartlar
Uluslararası: IEC 60502, IEC 60228
Çin: GB / T 12706.1-2008
BS, DIN ve ICEA gibi diğer standartlar talep üzerine
Teknik veri
Anma gerilimi: 2-35 kV
Maks . Iletken Sıcaklık . : normal ( 9 0 ° C ), kısa devre 5 saniyeden fazla olmamalıdır ( 30 0 mm 2 altındaki bölüm alanı 16 0 ° C , 30 0mm 2 üzerindeki kesit alanı 14 0 ° C )
Min . Bir ortam T emp . : Ortam sıcaklığı 0 ° C'nin altındaysa, kablo önceden ısıtılmalıdır.
Min. Bükme Yarıçapı: Tek damarlı kablo 20 ( d + D) ± % 5
Çok damarlı kablo 15 ( d + D) ± % 5
Sertifikalar
CE, RoHS, CCC, KEMA ve diğer istek üzerine
4 Voltaj, çekirdek ve enkesit tablosu
madde | Kategori A, B | 3,6 / 6 kV | 6 / 10kV | 8.7 / 15 kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
Kategori A, B | 6/6 kV | 8.7 / 10kV | 12/15 kV | 18 / 20kV | - | 26 / 35kV | |
Tek çekirdek | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
Üç çekirdekli | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Kategori A anma gerilimli kablo, 1 dakikadan fazla olmayan durumlarda kullanılır. topraklama hatası süresinin uzun olması. Kategori B anma gerilimi olan kablolarda, topraklama arızası süresinin normalde 1 saatten fazla olmaması, maks. kalıcı süre 8 saatten fazla değil, yıllık toprak arıza süresi tamamen 125 saatten fazla olmamalı, Kategori C tüm sistemde Kategori A ve B bekliyor.
