Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Orkestra şefi: | % 99,99 Bakır | İzolasyon: | XLPE |
|---|---|---|---|
| Bükme: | 12XO.D | izolasyon Renk: | Mavi, kırmızı, sarı |
| Temp işletim: | 90 derece | Kablo işareti: | Baskı veya kabartma |
| Ana Pazar: | Aisa | şirket: | shenghua grubu |
| Marka: | Sh Kablo | ||
| Vurgulamak: | XLPE yalıtım kablosu,XLPE elektrik kablosu |
||

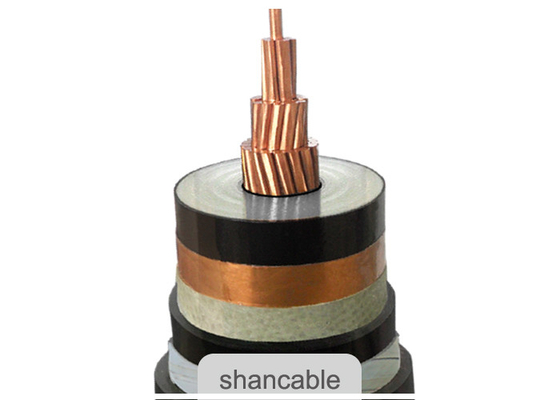

Üç Çekirdekli Bakır İletken XLPE İzoleli Orta Gerilim 11kV Güç Kablosu
İnşaat
İletken: Kompakt çok telli bakır iletken, IEC 60228 uyarınca Cl.2
İletken ekran: yarı-iletken
İzolasyon: XLPE (çapraz bağlı polietilen), 90 OC'de derecelendirilmiştir
Yalıtım Ekranı: Yarı iletken
Ekran: bakır bant
Kılıf: PVC veya FR-PVC tip ST2 ila IEC 60502, siyah
Kod adı:
YJ: XLPE yalıtımı
V: PVC kılıf
32: Çelik tel zırhlama — 3 çekirdek
22: Çelik bant zırhlama — 3 çekirdek
72: Alüminyum tel zırhlama - 1 çekirdek
62: Paslanmaz çelik bant zırhlama — 1 çekirdek
ZR: Aleve dayanıklı
Uygulama
35kV ve altındaki voltajlarda güç iletimi ve dağıtım hattı için kullanılır.
Toprakta, tesis içi ve dışındaki tesislerde, dış mekanda, kablo kanallarında, suda, kabloların daha yüksek mekanik gerilime ve çekme gerilimine maruz kalmaması durumunda statik uygulama için Yüksek ve Orta Gerilim kablosu.
Standart
Uluslararası: IEC 60502, IEC 60228
Çin: GB / T 12706
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veri:
| Nom. İletken kesiti | Teller No. İletken | Yalıtım kalınlığı | Kılıf kalınlığı | Yaklaşık. OD | Yaklaşık. Ağırlık | Maks. DC İletken Direnci (20 ℃) | AC Gerilim Testi | Güncel Beğeni | |
| mm 2 | pc / aa | aa | aa | (Mm) | kg / km | Ω / km | kV / 5 dakika | Havada (A) | Toprakta (A) |
| 1 × 25 | 7 / 2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2.52 | 3.4 | 2 | 26,0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 3.4 | 2 | 28,0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37 / 2.52 | 3.4 | 2 | 31.0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61 / 2.52 | 3.4 | 2 | 36.0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3.23 | 3.4 | 2.5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91 / 3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7 / 2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30 / 2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0,0470 | 21 | 610 | 520 |
