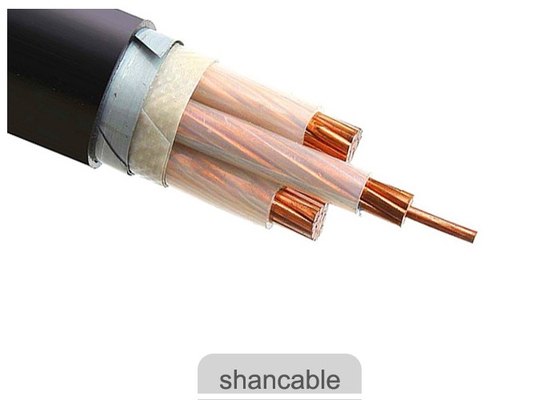

Çok Çekirdekli XLPE İzoleli Güç Kablosu Bakır İletken Alçak Gerilim 1kv
-
-
Büyük resim :
Çok Çekirdekli XLPE İzoleli Güç Kablosu Bakır İletken Alçak Gerilim 1kv
|
Ürün ayrıntıları:
| Menşe yeri: |
Şangay, Çin |
| Marka adı: |
SHANCABLE |
| Sertifika: |
ISO,CE,IEC,TUV,KEMA |
| Model numarası: |
YJV22 0.6-1KV |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: |
Pazarlık |
| Fiyat: |
Anlaşılabilir |
| Ambalaj bilgileri: |
Ahşap Drum |
| Teslim süresi: |
10 gün |
| Ödeme koşulları: |
L / C, T / T |
| Yetenek temini: |
100km / hafta |
|
Detaylı ürün tanımı
| Orkestra şefi: |
Kompakt çok telli bakır iletken, IEC 60228 uyarınca Cl.2 |
İzolasyon: |
90 OC değerinde XLPE (çapraz bağlı polietilen) |
| Çekirdek: |
çok damarlı |
izolasyon Renk: |
Kırmızı, sarı, mavi |
| Temp işletim: |
90 derece |
Kılıf: |
PVC veya FR-PVC tip ST2 - IEC 60502, siyah |
| şirket: |
shenghua grubu |
Marka: |
Sh Kablo |
| Vurgulamak: |
xlpe yalıtım kablosu, xlpe yalıtımlı kablo |
Çok Çekirdekli XLPE İzoleli Güç Kablosu Bakır İletken Alçak Gerilim 1kv
İnşaat
İletken: Kompakt çok telli bakır iletken, IEC 60228 uyarınca Cl.2
İzolasyon: 90 OC'de derecelendirilmiş XLPE (çapraz bağlı polietilen)
İç kılıf: PVC tip ST2 - IEC 60502, siyah
Zırh Türü: Çift Çelik bant zırhı
Kılıf: PVC veya FR-PVC tip ST2 - IEC 60502, siyah
Uygulamalar
İç ve dış mekanlarda döşeme için. Kurulum sırasında belirli çekiş gücü taşıyabilir, ancak dış mekanik kuvvetlere dayanamaz. Manyetik kanallara tek damarlı kablo döşenmesine izin verilmez.
Standartlar
Uluslararası: IEC 60502-1, IEC 60228,
Çin: GB / T 12706, (yalnızca ZR-YJV için GB / T 18380-3)
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veri
Anma gerilimi: 0.6 / 1kV
Maksimum İletken Sıcaklığı: normal (90 O C), acil (130 O C) veya kısa devre 5 saniyeden (250 ℃) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 O C, kurulumdan sonra ve sadece kablo sabit konumdayken
Min. Bükülme Yarıçapı: Tek damar için 20 x kablo OD
Çok damarlı için 15 x kablo OD
Sertifikalar
CE, RoHS`` KEMA ve diğerleri talep üzerine
Ticari Eşyalar: Adedi: 200m
Ödeme koşulları: 30% t / t üretim öncesi, 70% t / t teslimattan önce
Ambalaj: ahşap Demir davul
Özellikler
| Nom. İletken kesiti | Teller No./Dia. İletken | İzolasyon Kalınlığı | Çelik bant kalınlığı | Kılıf Kalınlığı | Yaklaşık. OD | Yaklaşık. Ağırlık | Maks. İletken DC Direnci (20 ℃) | Test Gerilimi AC | Güncel Beğeni |
| mm 2 | pc / aa | aa | aa | aa | (mm) | kg / km | Ω / km | kV / 5 dakika | Havada (A) | Toprakta (A) |
| 3 × 4 | 1 / 2.25 | 0.7 | 2x0.2 | 1.5 | 15 | 390 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 | 1 / 2.76 | 0.7 | 2x0.2 | 1.5 | 16 | 471 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 | 7 / 1.38 | 0.7 | 2x0.2 | 1.5 | 18 | 622 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 | 7 / 1.78 | 0.7 | 2x0.2 | 2.0 | 22 | 1005 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 7 / 2.14 | 0.9 | 2x0.2 | 2.0 | 25,0 | 1371 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 | 7 / 2.52 | 0.9 | 2x0.2 | 2.0 | 27,0 | 1724 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 10 / 2.52 | 1.0 | 2x0.2 | 2.0 | 30.0 | 2247 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 14 / 2.52 | 1.1 | 2x0.2 | 2.5 | 35.0 | 3023 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 19 / 2.52 | 1.1 | 2x0.5 | 2.5 | 39.0 | 3825 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 24 / 2.52 | 1.2 | 2x0.5 | 2.5 | 42,0 | 4642 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 | 30 / 2.52 | 1.4 | 2x0.5 | 3.0 | 48.0 | 5767 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 | 37 / 2.52 | 1.6 | 2x0.5 | 3.0 | 51.0 | 6895 | 0,0991 | 3.5 | 375 | 390 |
| 3 × 240 | 48 / 2.52 | 1.7 | 2x0.5 | 3.0 | 56.0 | 8617 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 | 61 / 2.52 | 1.8 | 2x0.5 | 3.0 | 59.0 | 10928 | 0,0601 | 3.5 | 505 | 515 |
