Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| İsimlendirilmiş voltaj: | 5.8/10kV veya 6.35/11kV | İletken Tipi: | Stranded Conductor (Sınıf 2) |
|---|---|---|---|
| Çekirdek İşareti: | Sayı veya Renk Çizgi | Kılıf İşareti: | Mürekkep Baskı veya Kabartma |
| tambur uzunluğu: | 500m veya talep üzerine | Dış Kılıf Rengi: | Siyah veya özel |
| şirket: | shenghua grubu | Marka: | Sh Kablo |

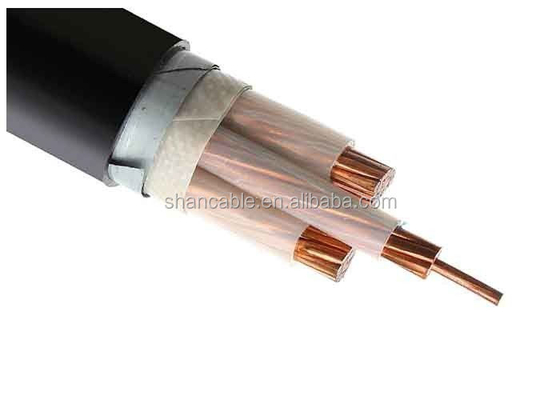

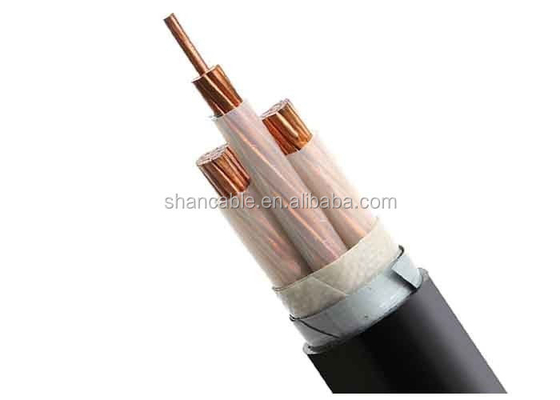

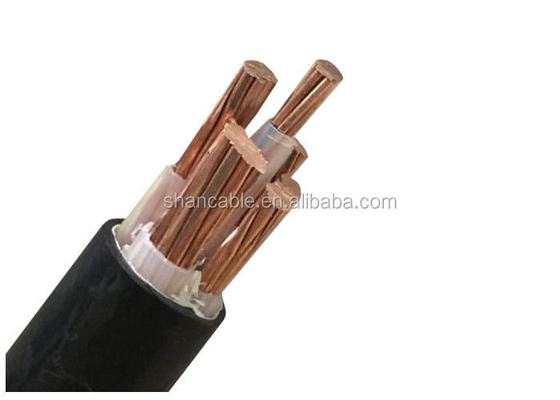

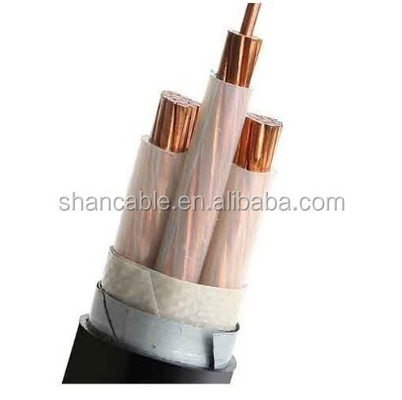

Orta Voltajlı XLPE yalıtılmış güç kablosu Tek çekirdek / 3 çekirdek bakır iletkenli XLPE yalıtılmış kablo N2XSY
XLPE yalıtımlı güç kablosu yapımı:
| Şef | IEC 60228,Sınıf 2'ye göre bakır iletken |
| Dairesel veya şekilli iletken | |
| İzolasyon | XLPE (Çapraz Bağlı Polietilen) 90°C'de,bir çok renk isteğe bağlı |
| Metal ekran isteğe bağlı | Bakır bant veya bakır tel örgüler isteğe bağlı |
| Kabuk | PVC veya FR-PVC tipi ST2 ile IEC 60502, siyah veya kırmızı veya özelleştirme |
Teknik parametreler:
| İletici kesimi | Yönetici tellerinin numarası/çizgisi | İzolasyon kalınlığı | Kalınlığı | Yaklaşık olarak. | Yaklaşık ağırlık | Maks. DC Yönetici Direnişi (20 °C) | AC test voltajı | Mevcut Rating | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5 dakikalık | Havada (A) | Toprakta ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2'lik.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 saat.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2'lik.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 saat.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Sipariş Verme Tavsiyesi
Adlık Voltaj
Uygulama standardı: IEC/BS/UL/GB
Çekirdek Sayısı
Kondüktörün Boyutu ve Yapısı
İzolasyon Türü
Zırhlı veya zırhsız.
Kılıf Gerekliliği
Kablo uzunluğu ve paketleme gereksinimleri
Diğer Gereksinimler
Teknik veriler:
Adlık voltaj 5.8/10kV veya 6.35/11kV Düşük Voltaj
Maksimum iletken sıcaklığı: normal (90°C), acil (130°C) veya kısa devre altında
5 saniyeden fazla (250°C) koşullarda.
Min. Ambient Temper. 0 OC, kurulumdan sonra ve sadece kablo sabit bir pozisyonda olduğunda
Min. Bending Radius: 20 x kablo O.D. zırhsız tek çekirdek için
Zırhsız çok çekirdekli 15 x kablo O.D.
Zırhlı tek çekirdekli 15 x kablo O.D.
Zırhlı çok çekirdekli 12 x kablo.
Standartlar:
Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN, VDE ve ICEA gibi diğer standartlar
Kurulum
1Kurulum sıcaklığı 20°C'den fazla olmamalıdır. Eğer ortam sıcaklığı 0°C'den düşükse, kablo önceden ısıtılmalıdır.
2Kabloların bükme yarıçapları 8 kattan az olmamalıdır.
Ambalaj ve nakliye:
Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralar, dalgalanmış kutular ve sarmallarla sağlanır. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzeme ile basılır..
