| İsimlendirilmiş voltaj: | 0,6/1 kv | Üreticisi: | Çin kablo endüstrisinde No.2 |
|---|---|---|---|
| Çapraz kesim alanı: | 1.5-1000 sqmm | Dış Kılıf Rengi: | Siyah veya isteğe göre |
| Çekirdek İşareti: | Ana çekirdek için sayı veya renk şeridi | Kablo İşareti: | Mürekkep Baskı veya Kabartma |
| Paketleme: | Antlaşma çelik ahşap davul | Davul boyutu: | Maks. 2240 mm (yükseklik) * 2240 mm (uzunluk) * 1400 mm (genişlik) |
| Davul işareti: | Boya püskürtmesi | şirket: | shenghua grubu |
| Marka: | Sh Kablo | ||
| Vurgulamak: | Sınıf 2 IEC 60228 Elektrik Kablosu,Xlpe Çok Damarlı Elektrik Kablosu |
||

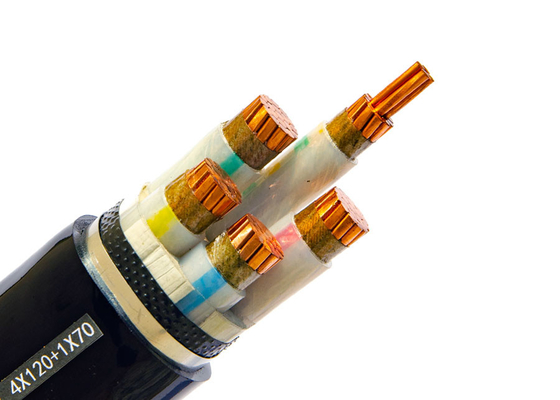

Sertifikalar ile düşük voltajlı çok çekirdekli bakır elektrikli XLPE yalıtılmış güç kablosu LV
Hızlı şarj cihazları ve yeraltı tesisatları için sürekli 90 °C + 160 °C acil aşırı yükleme
2030 yılına kadar küresel EV satışlarının yılda 40 milyonu aştığı tahmin edildiği için (IEA), şarj kablolarında aşırı ısınma ve dayanıklılık sorunları kritik engellerdir.Shenghua Power Cable bunu düşük voltajlı XLPE yalıtımlı kablolarla çözüyor., 90°C sürekli ısı ve 160°C kısa süreli aşırı yüklemeyi kaldırmak için tasarlanmıştır 150kW+ DC hızlı şarj cihazlarında ve yeraltı şarj istasyonlarında onaylanmıştır.CE + KEMA sertifikalı tasarımlarımız, istikrarlı güç dağıtımı için EMI korumasını sağlayarak termal bozulma risklerini ortadan kaldırmak için XLPE yalıtımını ve FR-PVC kaplamasını birleştirir
Isı Dayanıklılığı:
EMI Koruma:
Mekanik Dayanıklılık:
| Parametreler | Shenghua XLPE Kablosu | Endüstri Standartı |
|---|---|---|
| Adlık Voltaj | 0.6/1kV | 0.6/1kV |
| Maks. Şef sıcaklığı. | 90°C (160°C acil durum) | 70°C (PVC) |
| Eğilme Yarıçapı. | 5× kablo OD | 8× kablo OD |
| EMI Koruma. | 1GHz'de 40 dB zayıflama | Korunmasız (tipik) |
| Sertifikalar | CE, KEMA, RoHS, CCC | CE (temel) |
Uygulamalar: XLPE yalıtılmış kablo, nominal voltaj 0.6/1KV'de güç dağıtım ve iletim hattı olarak kullanılır.

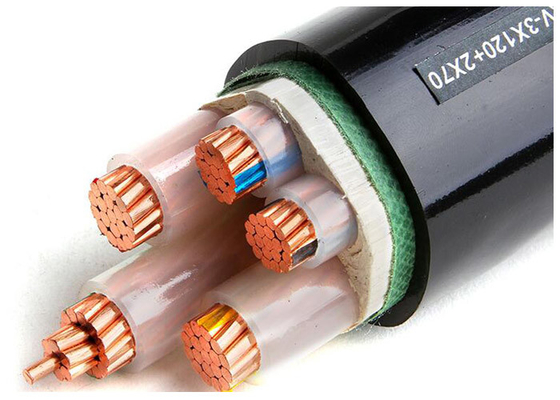

İnşaat:
| Şoför | IEC 60228,Sınıf 2'ye göre bakır iletken |
| Dairesel veya şekilli iletken | |
| Esnek iletken (sınıf 5) isteğe bağlıdır. | |
| İzolasyon | XLPE (Çapraz Bağlı Polietilen) 90°C'de,bir çok renk isteğe bağlı |
| Metal ekran isteğe bağlı | Bakır bant veya bakır tel örgüler isteğe bağlı |
| Kabuk | PVC veya FR-PVC tipi ST2 ile IEC 60502, siyah veya kırmızı veya özelleştirme |
Sipariş Verme Tavsiyesi
Adlık Voltaj
Uygulama standardı: IEC/BS/UL/GB
Çekirdek sayısı ve kablo çekirdekleri için tanımlama
Kondüktörün Boyutu ve Yapısı
İzolasyon Türü
Zırhlı veya zırhsız.
Kılıf Gerekliliği
Kablo uzunluğu ve paketleme gereksinimleri
Diğer Gereksinimler
Teknik veriler: Adlık voltaj:0.6/1kV Düşük Voltaj
Maksimum iletken sıcaklığı: normal (90°C), acil (130°C) veya kısa devre koşullarında 5 s (250°C) 'den fazla değildir.
Min. Ambient Temper. 0 OC, kurulumdan sonra ve sadece kablo sabit bir pozisyonda olduğunda
Min. Bending Radius: 20 x kablo O.D. zırhsız tek çekirdek için
Zırhsız çok çekirdekli 15 x kablo O.D.
Zırhlı tek çekirdekli 15 x kablo O.D.
Zırhlı çok çekirdekli 12 x kablo.
Standartlar: Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN, VDE ve ICEA gibi diğer standartlar
Kurulum
1Kurulum sıcaklığı 20°C'den fazla olmamalıdır. Eğer ortam sıcaklığı 0°C'den düşükse, kablo önceden ısıtılmalıdır.
2Kabloların bükme yarıçapları 8 kattan az olmamalıdır.
3Kurulumdan sonra, kablo 15 dakikalık stand voltaj testi ile 3.5kv DC ile birlikte olmalıdır.
Teknik parametreler:
Dört çekirdekli güç kablosunun veri sayfası
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ambalaj ve nakliye: Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralar, dalgalanmış kutular ve sarmallarla sağlanır. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
Satış sonrası hizmet
Shanghai Shenghua Kablo Grubu, araştırma ve geliştirme ve kablo ve kablo üretiminde uzmanlaşmış. ISO9001: 2008 Uluslararası Kalite Sistemi Sertifikasyonu geçtik ((ZDHY),Şirketin yönetim sürecinin tamamını kapsar.Ürünlerin uluslararası standartlara uygun olmasını sağlamak için kapsamlı bir kalite kontrol sistemi kuruldu.Mükemmel hizmet ve tanınmış bir marka"Kalite güvencesine uymak, kullanıcılara her zaman güvenilir ürünler sunmak için adanmış olmak" kaliteye olan bağlılığımızdır.Şirketimizin ürünleri PICC (Çin Halk Sigorta Şirketi) tarafından sigortalanmaktadır.Ayrıca, aşağıdaki gibi özel garantiler sunuyoruz:
1. Sözleşmede belirtilen garanti süresi gereksinimlerine uyacağımızı garanti ediyoruz.
2Bu özelliklere göre üretileceğiz ve mallar yeni, kullanılmamış, en son veya en güncel modellerden olacak.Sözleşmenin şartlarına uygun olarak malları tedarik edeceğiz..
3. Garanti, Mallar veya herhangi bir bölümden sonra on iki (12) ay boyunca geçerlidir.
Buna göre, son varış noktasına teslim edildi ve kabul edildi.
SCC'de belirtilen veya limandan nakliye tarihinden sonraki on sekiz (18) ay boyunca veya
Ürünlerin yüklenme yeri, en erken sona eren süreye göre belirlenir.
4Garanti süresi boyunca alıcı, malların kalitesinde herhangi bir sorun varsa, doğrudan üreticisine yazılı olarak veya temsilci aracılığıyla ilan edebilir.Üretici, onarım veya değiştirmeyi makul bir süre içinde yapacak., ve bununla ilgili tüm masrafları karşılayacaktır.
