Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Faz Condtuxtor: | Alüminyum | nötr iletken: | Alüminyum alaşımı |
|---|---|---|---|
| yalıtım: | XLPE | İsimlendirilmiş voltaj: | 0,6/1 kv |
| Çekirdekler: | 4 | Uygulama: | Havai güç hattı |
| şirket: | shenghua grubu | Marka: | Sh Kablo |
| Vurgulamak: | Havadaki güç kablosu,Shenghua Güç Kablosu,1 Mesajcı Havadan Bağlı Kablo |
||

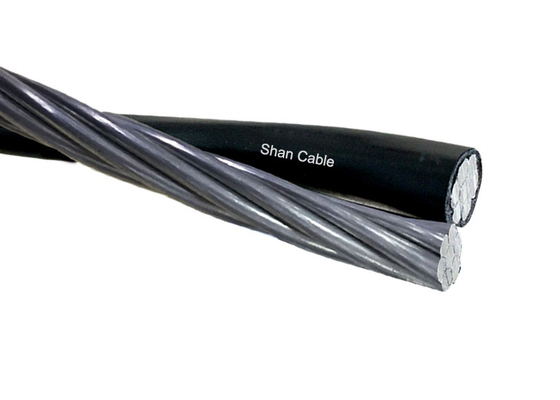

Havadaki Xlpe yalıtım kablosu, 1 haberci ile birlikte hava güç kablosu
Açıklama

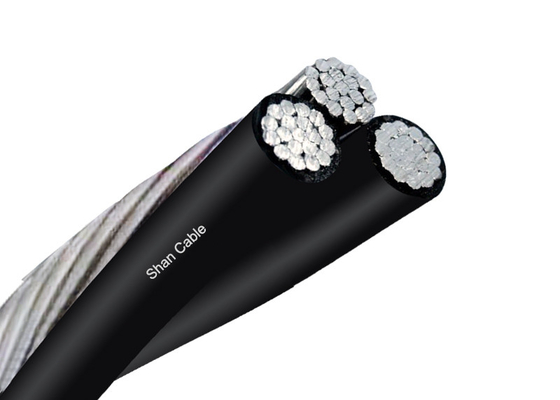

3 faz ileticisi + 1 haberci ileticisi
Uçak dağıtım hatları için tasarlanan hava kabloları, yalıtımlı alüminyum faz iletkeninin spiral olarak sarıldığı AAAC'den yapılmış yalıtımlı nötr bir haberciye sahiptir.Kablolar 0 olarak sınıflandırılmıştır..6/1(1.2) kV ve IEC60502'ye uygun.
İnşaat
a) Aşama - Aşama ileticisi H68 Durumu alüminyum ileticiden ve sıkıştırılmış dairesel kanatlı olmalıdır.
b) Tarafsız veya haberci - Tarafsız veya haberci iletken alüminyum alaşım iletken ve sıkıştırılmış dairesel kanatlı olmalıdır.
2İzolasyon:
Faz, nötr iletkenler yalıtım olarak polietilen ((PE) ile dışa çıkarılır.
Teknik ayrıntılar listesi
| Faz ileticisi | |||||||||||
| Nominel kesit alanı | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Çekirdek sayısı | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Kabloların asgari sayısı | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Adli yalıtım kalınlığı | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| İzole edilmiş çekirdeğin çapı | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Maks. 20°C'de DC direnci | Ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Sakin rüzgarda, çevre akımı | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| sıcaklık=30°C | |||||||||||
| İletici sıcaklığı=75°C | |||||||||||
| Mesajcı kondüktörü | |||||||||||
| Nominel kesit alanı | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Kabloların asgari sayısı | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Adli yalıtım kalınlığı | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| İzole edilmiş çekirdeğin çapı | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Maks. 20°C'de DC direnci | Ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Hesaplanan kırma yükü | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Tamamlanmış kablo | |||||||||||
| Toplam çapı yaklaşık | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Kablonun yaklaşık ağırlığı | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Paketin uzunluğu | m/ davul | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
