Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | MV zırhlı kablo | yalıtım: | XLPE |
|---|---|---|---|
| Zırh: | Çelik bant, çelik tel | Şoför: | Bakır Alüminyum |
| çekirdekler: | Üç Çekirdek | Standart: | IEC, BS, IS, VDE |
| Garanti: | 2 yıl | ücretsiz küçük: | - Evet. |
| şirket: | shenghua grubu | Marka: | Sh Kablo |
| Vurgulamak: | 6.6KV Çelik Tel Zırhlı Elektrik Kablosu,Çelik Tel Zırhlı Elektrik Kablosu |
||
Çelik fabrikalarından açık deniz rüzgar santrallerine kadar yüksek gerilimli endüstriyel ekosistemlerde, elektrik dayanıklılığı sadece kritik değil, aynı zamanda vazgeçilmezdir. Shanghai Shenghua Kablo Grubu, Çelik Tel Zırhlı (SWA) Elektrik Kabloları ile kritik görev gücü güvenliği sağlar ve dış mekan, yeraltı ve mekanik stres, EMI ve aşırı sıcaklıkların operasyonel sürekliliği tehdit ettiği endüstriyel uygulamalarda 6.6kV–35kV iletim için tasarlanmıştır.
Shenghua'nın SWA kabloları, endüstriyel tehlikelerin üstesinden gelmek için titizlikle katmanlı bir mimari kullanır:
Temel Performans Ölçütleri
| Parametre | 6/10 kV Kablo | 18/30 kV Kablo |
|---|---|---|
| Test Gerilimi | 21 kV/5 dk | 63 kV/5 dk |
| Bükülme Yarıçapı | 15× çap | 15× çap |
| Sıcaklık Aralığı | -20°C ila +90°C | -20°C ila +90°C |
| Kısa Devre | 250°C (maks. 5 sn) | 250°C (maks. 5 sn) |
| IEC 60502-2, GB/T 12706.2-2008, BS, DIN ile uyumludur |
Endüstriyel Güç Omurgaları
Yenilenebilir Enerji Şebekeleri
Kentsel Altyapı
Shenghua'nın kabloları sertifikaları aşmaktadır:

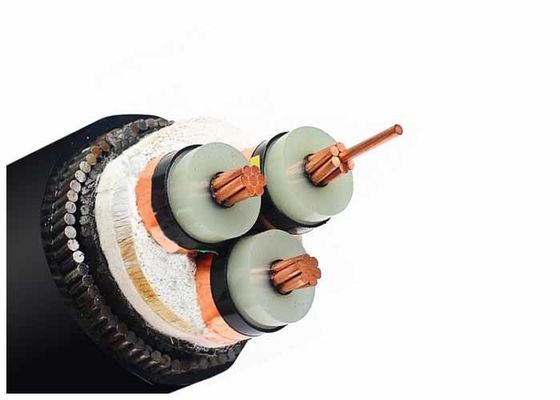

Yapı
1 ..... örgülü çıplak bakır
2 ..... yarı iletken malzemenin iç katmanı
3 ..... çapraz bağlı polietilen çekirdek yalıtımı
4 ..... yarı iletken malzemenin dış katmanı
5 ..... yarı iletken bant
6 ..... bakır tellerden oluşan ekran
7 ..... Dolgu şeridi, İplik veya Kağıt
8 ..... Dokunmamış Sarma bandı veya Alev Geciktirici
9 ..... Ekstrüde PVC İç Kaplama
10 .... Paslanmaz Çelik Bant Zırhlı
11 .... Genel Kılıf: polivinil klorür (PVC) veya FR-PVC, PE, LSOH
Uygulama
Transformatör istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır. Yerde, tesislerin içinde ve dışında, dış mekanlarda, kablo kanallarında, suda, kabloların daha ağır mekanik strese ve çekme gerilimine maruz kalmadığı koşullarda statik uygulama için orta gerilim güç kablosu.
Standartlar
Uluslararası: IEC 60502-2, IEC 60228
Çin: GB/T 12706.2-2008
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
| Test gerilimi | 6 / 10 kV | [kV] | 21 / 5 dk. |
| 12 / 20 kV | [kV] | 42 / 5 dk. | |
| 18 / 30 kV | [kV] | 63 / 5 dk. | |
| Sıcaklık aralığı | hareket halinde | -20°C ila +90°C | |
| sabit | -20°C ila +90°C | ||
| Çalışma sıcaklığı | kısa devre | °C | 250 |
| Kısa devre süresi | maks. | [sn] | 5 |
| Bükülme yarıçapı | min. | x çap | 15 |
| Yanabilirlik | standart | EN 50265-2-1 |
*) Ambalaj: CUT = farklı uzunluklarda kablo tambur veya makara üzerinde, istenen uzunlukta kesim mümkündür
OG(6 ila 35kv) Güç Kablosu Detayları
YJ: XLPE yalıtımı
V: PVC kılıf
32: Çelik tel zırhlama—3 çekirdek
22: Çelik bant zırhlama—3 çekirdek
72: Alüminyum tel zırhlama—1 çekirdek
62: Paslanmaz çelik bant zırhlama—1 çekirdek
ZR: Alev geciktirici
| OG(11kv 15kv 33kv) Güç Kablosu | ||
| Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | Çekirdek Sayısı | İletken kesit alanı(mm2) |
| xlpe yalıtımı | 1 çekirdek 3 çekirdek | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm kare |
| Cu çekirdek | ||
| YJV, N2XSY;PVC kılıflı güç kablosu | ||
| YJV22;çelik bant zırhlı,PVC kılıflı güç kablosu | ||
| YJV32,YJV42;çelik tel zırhlı,PVC kılıflı güç kablosu | ||
| Al Çekirdek | ||
| YJLV, NA2XSY; PVC kılıflı güç kablosu | ||
| YJLV22;çelik bant zırhlı,PVC kılıflı güç kablosu | ||
| YJLV32,YJLV42;çelik tel zırhlı,PVC kılıflı güç kablosu | ||
Sertifika
ISO,CE, KEMA ,IEC, RoHS, CCC, P3C ve talep üzerine diğerleri
PAKETLEME VE NAKLİYE
İhracat için tüm kablolar ahşap tambur veya Ahşap ve Çelik Tambur ile iyi paketlenir ve korunur. Ambalaj malzemesi, kablonun ağırlığına ve boyutuna bağlıdır. İyi paketlenmiş kablo tamburları Deniz Limanına gönderildikten sonra, 20 FT konteynere veya 40 FT konteynere yüklenir. Tüm kablo tamburları, deniz taşımacılığı sırasında hareket etmemesini sağlamak için emniyet kemeri ile sıkıca sabitlenir. Konteynerin boyutu, toplam yüklü malların ağırlığına veya müşterinin ihtiyacına göre seçilir.
Hizmetler
* Çin'deki elektrik teli ve güç kablosunun en büyük üreticilerinden biriyiz ve 20 yıldan fazla üretim ve pazarlama deneyimine sahibiz.
* OEM'i kabul ediyoruz. Kablo boyutu ve malzemesi özelleştirilmiştir. Kendi logonuz ve kendi tasarımınız memnuniyetle karşılanır. İhtiyacınıza ve açıklamanıza göre üreteceğiz;
* Daha fazla ürün bilgisi için lütfen bize bir soruşturma gönderin, size 12 saat içinde geri bildirimde bulunacağız.
