Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Şoför: | Mahsur bakır iletken | yalıtım: | XLPE |
---|---|---|---|
Kılıf: | LSZH | Test Gerilimi: | 3.5KV/5dk |
Ürün Adı: | XLPE Yalıtımlı PVC Kılıflı Güç Kablosu | Çekirdek: | çok çekirdekli |
şirket: | shenghua grubu | Marka: | Sh Kablo |
Vurgulamak: | PVC kablosu bakır iletken kablo,Shanghai shenghua kablosu,Bakır iletken kablo |

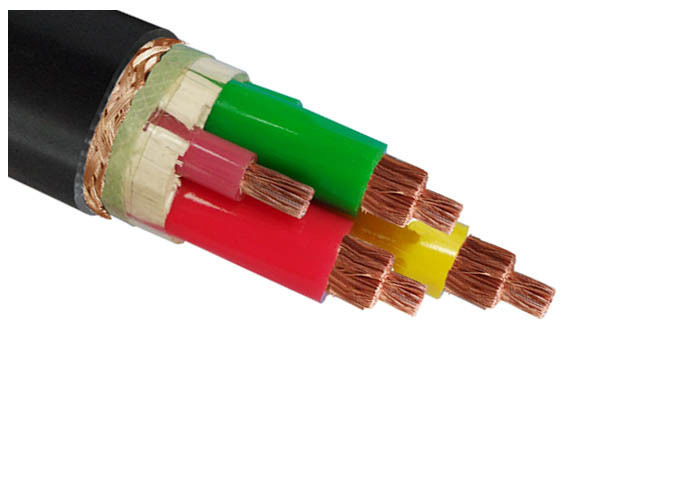

N2XY GÜÇ KABLOSU BAKIR
N2XY Bakır İletken XLPE Yalıtım PVC Kılıf Güç Kablosu
Akıllı şebekelerden yenilenebilir enerji çiftliklerine kadar endüstriyel güç ağlarının bel kemiğinde, elektriksel dayanıklılık operasyonel başarıyı tanımlar. Shanghai Shenghua Kablo Grubu, ısı, nem ve mekanik stresin geleneksel çözümleri tehdit ettiği zorlu ortamlarda 0,6/1kV iletim için tasarlanan N2XY Bakır İletken XLPE Yalıtımlı Güç Kabloları ile tavizsiz güvenilirlik sunar.
Parametre | N2XY 3×150+2×70 | N2XY 4×185+1×95 | Performans Avantajı |
---|---|---|---|
Akım Değeri | 325A (hava) / 345A (toprak) | 375A (hava) / 390A (toprak) | Çelik fabrikalarında/veri merkezlerinde ağır makineleri çalıştırır |
İletken Direnci | 0,124 Ω/km (20°C) | 0,0991 Ω/km (20°C) | %18 daha düşük enerji kaybı vs. alüminyum çekirdekler |
Test Gerilimi | 3,5kV/5dk | 3,5kV/5dk | IEC 60502 güvenlik eşiklerini aşar 3
|
Ağırlık | 6.519 kg/km | 9.055 kg/km | Uzun açıklıklı kurulumlar için hafif ancak sağlam |
Shenghua'nın kabloları aşağıdakilere uygundur:
Yapılar
İletken: Örgülü bakır iletken, IEC 60228'e göre Sınıf 2
Yalıtım: XLPE
Kılıf: LSZH
Test Gerilimi: 3.5KV/5dk
Uygulamalar
Kablo, AC 50Hz'de elektrik iletimi için sabit döşeme için uygundur.
Standartlar
Uluslararası: VDE0276, IECASTM, JS, BS
Çin: GB/T 12706, GB/T 19666
İstek üzerine BS, DIN ve ICEA gibi diğer standartlar
Sertifikalar
Anma gerilimi: 0,6/1kV
Maksimum İletken Sıcaklığı: normal (90 OC), acil durum (130OC) veya kısa devre 5 saniyeden fazla olmamak üzere (250℃) koşullarında.
Min. Ortam Sıcaklığı 0 OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken
Min. Bükülme Yarıçapı: tek damar için 20 x kablo D.D.
çok damarlı için 15 x kablo D.D.
CE, RoHS, KEMA ve istek üzerine daha fazlası
Ticari Öğeler: MOQ: 200m
Ödeme koşulları: üretimden önce %30 T/T, teslimattan önce %70 T/T
Ambalaj: Ahşap Demir tambur
Özellikler
İletkenin Nom. Kesiti | İletkenin Teller No./Çapı | Yalıtım Kalınlığı | Kılıf Kalınlığı | Yaklaşık D.D. |
Yaklaşık. Ağırlık |
İletkenin Maks. D.C Direnci (20 ℃) | Test Gerilimi A.C | Akım Değeri | |
mm2 | adet/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5dk | Havada (A) | Toprakta (A) |
5 × 4 | 1/2.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
5× 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
5× 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
5× 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
3 × 4+ 2 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
3 × 6+ 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
3 × 35+ 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
3 × 50+ 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
3 × 70+ 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
3 × 95+ 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
3 × 120+ 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
3 × 240+ 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
3 × 300+ 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.5 | 1456 | 0.727 | 3.5 | 105 | 125 |
4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
