Shenghua XLPE Yalıtımlı Güç Kablosu 1kV | Alüminyum İletken ve Küresel Sertifikasyon
Ürün Özellikleri
| Özellik |
Değer |
| İletken |
Kompakt örgülü Alüminyum iletken, IEC 60228'e göre Cl.2 |
| Yalıtım |
90°C'de derecelendirilmiş XLPE (çapraz bağlı polietilen) |
| İletken Ekranı |
Yarı iletken |
| Örnek |
Ücretsiz |
| Yalıtım Rengi |
Kırmızı, Sarı, Mavi |
| Çalışma Sıcaklığı |
90°C |
| Kılıf |
IEC 60502'ye göre PVC veya FR-PVC tip ST2, siyah |
| Ekran |
Bakır bant |
| Kuruluş |
Shenghua Grubu |
| Marka |
Sh Kablo |

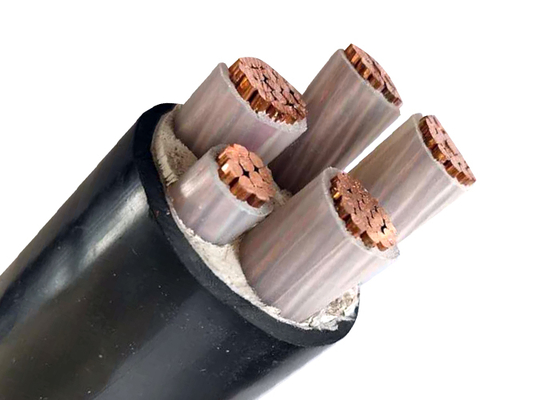

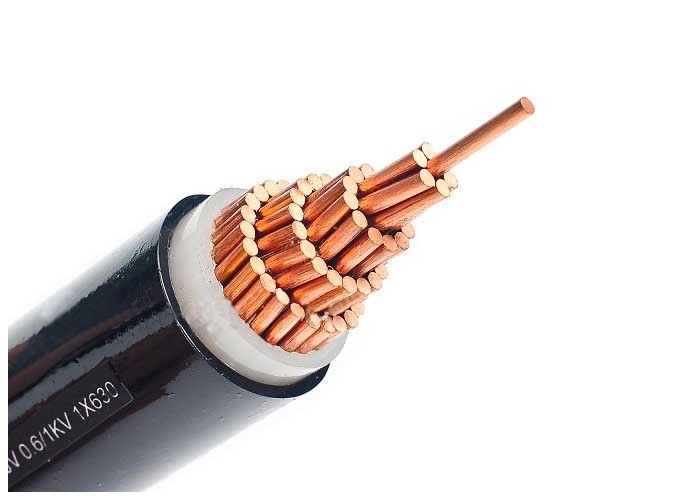

Çok Damarlı Alüminyum İletken XLPE Yalıtımlı Güç Kablosu Alçak Gerilim 1kV
Shenghua Grubu, alüminyum iletkenli XLPE yalıtımlı kablolarıyla, hafif verimliliği, aşırı sıcaklık dayanıklılığını ve küresel sertifikaları birleştirerek alçak gerilim (1kV) güç iletiminde güvenilirliği yeniden tanımlıyor. 60'tan fazla ülkede güvenilen bu kablolar, kentsel şebekelerden yenilenebilir enerji çiftliklerine kadar kritik altyapıyı güçlendiriyor.
Eşsiz Performans için Üç Katmanlı Mühendislik
- Gelişmiş Malzeme Mimarisi
- İletken: Kompakt örgülü alüminyum (IEC 60228 Sınıf 2), bakıra göre ağırlığı %60 azaltır ve kurulum maliyetlerini düşürür
- Yalıtım: 90°C sürekli çalışma, 130°C acil durumlar ve 250°C kısa devre toleransı (≤5 sn) için derecelendirilmiş XLPE (çapraz bağlı polietilen) -- termal yaşlanma direncinde PVC'den daha uzun ömürlüdür
- Kılıf: FR-PVC (IEC 60502 ST2) veya LSOH (Düşük Duman Sıfır Halojen) seçenekleri, iç/dış mekan kullanımı için alev geciktiricilik ve UV/kimyasal direnç sağlar
- Kritik Güvenlik ve Uygunluk
- Sertifikalar: IEC, GB/T 12706, BS, DIN ve ICEA standartları için CE, KEMA, RoHS ve özel onaylar
- Yangın Güvenliği: LSOH kılıf, yangınlar sırasında toksik dumanları en aza indirir (IEC 60754/61034 uyumlu), hastaneler ve tüneller için idealdir
- Kurulum Esnekliği
- Bükülme Yarıçapı: Dar alanlar için 15× kablo OD (çok damarlı)
- Çevresel Tolerans: 0°C'nin altında ön ısıtma gereklidir; doğrudan gömme veya kanallar için uygundur (tek damarlı kablolar için manyetik kanallar hariç)
Teknik Üstünlük: Veriye Dayalı Verimlilik
| İletken (mm²) |
Maks. DC Direnci (Ω/km) |
Akım Değeri (Toprak, A) |
Ağırlık (kg/km) |
Temel Uygulama |
| 4 × 185 |
0.164 |
305 |
3,091 |
Endüstriyel tesisler |
| 4 × 400 |
0.0778 |
445 |
5,840 |
Yüksek yük trafo merkezleri |
| 3 × 300 |
0.100 |
390 |
6,577 |
Metro tünelleri ve kentsel şebekeler |
Enerji Tasarrufu: Ultra düşük direnç (örneğin, 4×400mm² için 0.0778Ω/km), iletim kayıplarını %10-15 azaltır
Küresel Uygulamalar: Kritik Sektörleri Güçlendirme
- Yenilenebilir Enerji Çiftlikleri: Alüminyum iletkenler toprak korozyonuna karşı dayanıklıdır; XLPE yalıtımı -40°C ila 130°C'ye dayanır
- Akıllı Şehir Altyapısı: LSOH kılıf, yoğun nüfuslu alanlarda (hastaneler, havaalanları) güvenliği sağlar
- Endüstriyel Bölgeler: FR-PVC kılıf, fabrikalarda yağ ve mekanik strese karşı koruma sağlar
Neden Shenghua Öne Çıkıyor
- Üretim Ölçeği: 5000+ çalışan, ISO 9001/14001 sertifikaları ve 15.000 km/ay üretim kapasitesi
- Küresel Erişim: Hasarsız nakliye için ahşap tambur ambalaj ile Avrupa, Asya, Afrika ve Amerika'ya ihracat
- Özelleştirme: MOQ 200 metre, üretim öncesi %30 depozito ve özel standartlar için destek (örneğin, termit/kemirgen direnci)
Yapı
- İletken: Kompakt örgülü Alüminyum iletken, Cl.2, IEC 60228'e göre
- Yalıtım: 90°C'de derecelendirilmiş XLPE (çapraz bağlı polietilen)
- Kılıf: PVC veya FR-PVC tip ST2, IEC 60502'ye göre, siyah
Uygulamalar
İç ve dış mekanlarda döşeme için. Kurulum sırasında belirli bir çekmeye dayanabilir, ancak harici mekanik kuvvetlere dayanmaz. Manyetik kanallarda tek damarlı kablo döşenmesine izin verilmez.
Standartlar
- Uluslararası: IEC 60502-1, IEC 60228
- Çin: GB/T 12706, (sadece ZR-YJLV için GB/T 18380-3)
- Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik Veriler
- Anma gerilimi: 21/35(36)kV
- Maksimum İletken Sıcaklığı: normal (90°C), acil durum (130°C) veya kısa devre koşullarında 5 saniyeden fazla olmamak üzere (250°C).
- Min. Ortam Sıcaklığı 0°C, kurulumdan sonra ve sadece kablo sabit konumdayken
- Min. Bükülme Yarıçapı: tek damar için 20 x kablo D.D., çok damar için 15 x kablo D.D.
Sertifikalar
CE, RoHS, KEMA ve talep üzerine diğerleri
Ticari Öğeler
- MOQ: 200m
- Ödeme koşulları: üretimden önce %30 T/T, teslimattan önce %70 T/T
- Ambalaj: Ahşap Demir tambur
Özellikler
| İletkenin Nom. Kesiti |
İletkenin Teller No./Çapı |
Yalıtım Kalınlığı |
Kılıf Kalınlığı |
Yaklaşık D.D. |
Yaklaşık Ağırlık |
İletkenin Maks. D.C Direnci (20°C) |
Test Gerilimi A.C |
Hava Akım Değeri (A) |
Toprak Akım Değeri(A) |
| 4 × 4 |
1/2.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
1/2.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24/2.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
