| Türü: | XLPE İzoleli Güç Kablosu | Özellik: | Alçak gerilim |
|---|---|---|---|
| İletken ekranı:: | yarı iletken | Örnek: | Özgür |
| yalıtım rengi: | sarı mavi | Avantaj: | Sıkıştırma Direnci |
| Kılıf: | PVC veya FR-PVC tipi ST2 ila IEC 60502, Siyah | Ekran: | Bakır bant |
| şirket: | shenghua grubu | Marka: | Sh Kablo |
| Vurgulamak: | 21/35kV XLPE güç kablosu,Deprem karşıtı elektrik şebekesi kablosu,Yüksek voltajlı XLPE yalıtım kablosu |
||

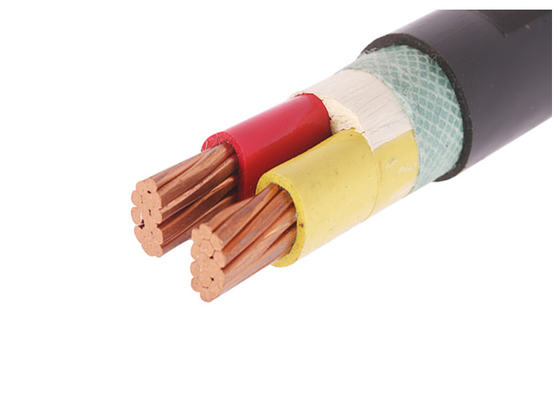

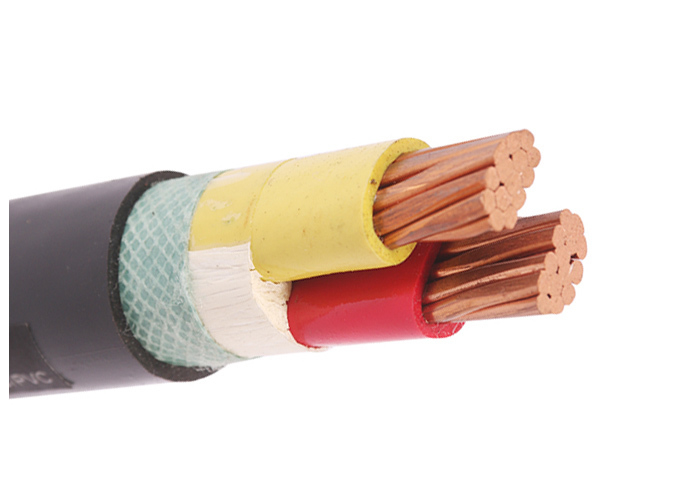

Shenghua'nın 21/35kV XLPE İzoleli Güç Kablosu, sismik hareketlere, kimyasal korozyona ve termal kaçaklara dayanacak şekilde tasarlanmış üç katmanlı bir savunma mimarisine sahiptir; arızanın bir seçenek olmadığı şebekeler için 60'tan fazla ülkede kanıtlanmıştır.
| Tip | XLPE İzoleli Güç Kablosu |
| Özellik | Düşük Gerilim |
| İletken Ekranı | Yarı iletken |
| Örnek | Ücretsiz |
| İzolasyon Rengi | Sarı, Mavi |
| Avantaj | Aşınma Direnci |
| Kılıf | IEC 60502'ye göre PVC veya FR-PVC tipi ST2, siyah |
| Ekran | Bakır bant |
| Kuruluş | Shenghua Grubu |
| Marka | SH Kablo |
| Tehdit Senaryosu | Shenghua Çözümü | Doğrulama Verileri |
|---|---|---|
| Yeraltı Heyelanı | Zırhlı varyant (SWA) + burulmaya dayanıklı dolgu | Min. bükülme yarıçapı=12×OD; 3,5kV/5dk dielektrik testi |
| Kutup Kablosu Kabarması | Kutup sınıfı LSOH kılıf (-60°C esneklik) | -40°C'de IEC 62930 soğuk bükme testini geçti |
| Veri Merkezi Aşırı Yüklemesi | 0,0778Ω/km dirençli 4×400mm² konfigürasyonu | 445A toprak akımı; ISO ortalamalarına göre %18 daha düşük kayıplar |
| İletkenin Nominal Kesiti | İletkenin Teller No./Çapı | İzolasyon Kalınlığı | Kılıf Kalınlığı | Yaklaşık D.D. | Yaklaşık Ağırlık | İletkenin Maks. D.C. Direnci (20°C) | Test Gerilimi A.C. | Hava Akımı Derecesi (A) | Toprak Akımı Derecesi (A) |
|---|---|---|---|---|---|---|---|---|---|
| 4 × 4 | 1/2.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
Ürün, gerilimde güç iletim ve dağıtım hattında kullanılır. Sadece mükemmel elektrik ve mekanik özelliklere sahip olmakla kalmaz, aynı zamanda kimyasal korozyona, ısı yaşlanmasına ve çevresel strese karşı da güçlü bir dirence sahiptir.
