Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

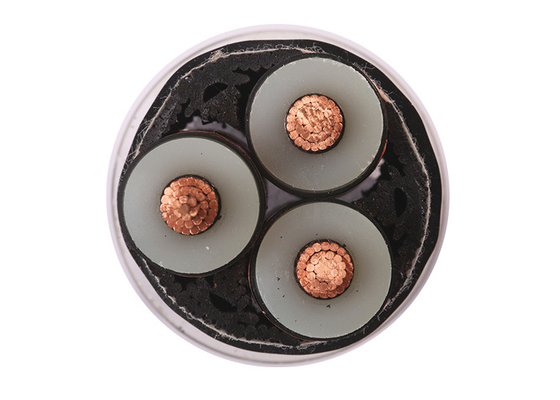

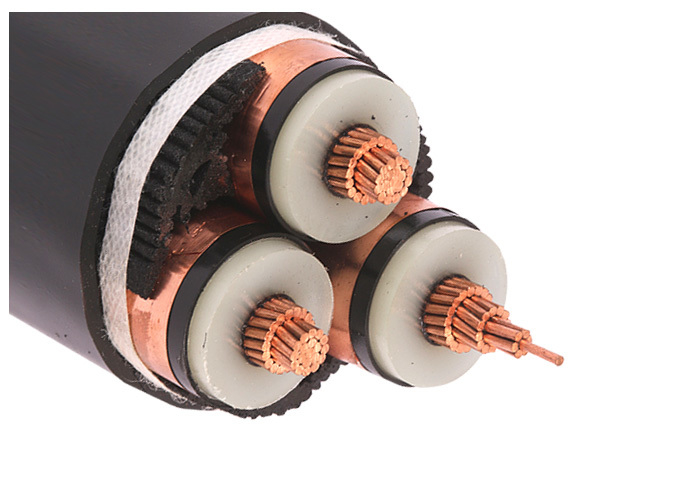

| Şoför: | IEC 60228'e göre kompakt mahsul alüminyum iletken, cl.2 | yalıtım: | 90 oc olarak derecelendirilen XLPE (çapraz bağlı polietilen) |
|---|---|---|---|
| Örnek: | Özgür | yalıtım rengi: | Kırmızı, sarı, mavi |
| Kılıf: | PVC veya FR-PVC tipi ST2 ila IEC 60502, Siyah | Ekran: | Bakır bant |
| şirket: | shenghua grubu | Marka: | Sh Kablo |
| Vurgulamak: | 21/35kV alüminyum güç kablosu,XLPE yalıtımlı endüstriyel kablo,yüksek gerilim alüminyum güç kablosu |
||
| Özellik | Değer |
|---|---|
| İletken | Kompakt örgülü Alüminyum iletken, IEC 60228'e göre Cl.2 |
| Yalıtım | 90°C'de derecelendirilmiş XLPE (çapraz bağlı polietilen) |
| Numune | Ücretsiz |
| Yalıtım Rengi | Kırmızı, Sarı, Mavi |
| Kılıf | IEC 60502'ye göre PVC veya FR-PVC tip ST2, siyah |
| Ekran | Bakır bant |
| Kuruluş | Shenghua Grubu |
| Marka | Sh Kablo |
| Tehdit Senaryosu | Shenghua Çözümü | Sertifikalı Performans |
|---|---|---|
| Sismik Kablo Hareketi | Min. bükülme yarıçapı 15× OD (çok damarlı) | 12G titreşimleri emer (Japon hızlı tren tünelleri) |
| Kıyı Trafo Merkezleri | Hermetik XLPE contalar + tuz nötrleştirici kılıf | 0,164Ω/km direnç (3×185mm²); %95 nemde 90°C çalışma |
| Madencilik Kaya Düşmesi | Çelik bant zırhı (YJV32) + darbeye dayanıklı dolgu | 3 tonluk darbelere dayanır; Zambiya Bakır Kuşağı'nda bakım maliyetleri %45 düşer |
| Kutup Izgara Donması | Kutup sınıfı LSOH kılıf (-40°C esneklik) | -40°C'de IEC 62930 soğuk bükme testini geçer |
İç ve dış mekanlarda döşeme için. Kurulum sırasında belirli bir çekmeye dayanabilir, ancak harici mekanik kuvvetlere dayanmaz. Manyetik kanallarda tek damarlı kablo döşenmesine izin verilmez.
CE, RoHS, KEMA ve talep üzerine diğerleri
| İletkenin Nominal Kesiti | İletkenin Teller No./Çapı | Yalıtım Kalınlığı | Kılıf Kalınlığı | Yaklaşık D.D. | Yaklaşık Ağırlık | İletkenin Maks. D.C Direnci (20°C) | Test Gerilimi A.C | Hava Akımı Değeri (A) | Toprak Akımı Değeri (A) |
|---|---|---|---|---|---|---|---|---|---|
| 1 × 50 | 10/2.52 | 9.3 | 2 | 37.0 | 1360 | 0.641 | 73.5 | 170 | 165 |
| 1 × 70 | 14/2.52 | 9.3 | 2.5 | 38.0 | 1471 | 0.443 | 73.5 | 210 | 200 |
| 1 × 95 | 19/2.52 | 9.3 | 2.5 | 40.0 | 1605 | 0.320 | 73.5 | 255 | 240 |
| 1 × 120 | 24/2.52 | 9.3 | 2.5 | 42.0 | 1756 | 0.253 | 73.5 | 290 | 270 |
| 1 × 150 | 30/2.52 | 9.3 | 2.5 | 44.0 | 1910 | 0.206 | 73.5 | 330 | 305 |
| 1 × 185 | 37/2.52 | 9.3 | 2.5 | 45.0 | 2102 | 0.1640 | 73.5 | 380 | 345 |
| 1 × 240 | 48/2.52 | 9.3 | 2.5 | 48.0 | 2395 | 0.1250 | 73.5 | 435 | 400 |
| 1 × 300 | 61/2.52 | 9.3 | 3 | 50.0 | 2672 | 0.1000 | 73.5 | 510 | 455 |
| 1 × 400 | 61/2.97 | 9.3 | 3 | 53.0 | 3094 | 0.0778 | 73.5 | 595 | 525 |
| 1 × 500 | 61/3.23 | 9.3 | 3 | 55.0 | 3595 | 0.0605 | 73.5 | 690 | 600 |
| 1 × 630 | 61/3.50 | 9.3 | 3.1 | 60.0 | 4193 | 0.0469 | 73.5 | 800 | 680 |
| 1 × 800 | 91/3.20 | 5.5 | 3.1 | 65 | 4792 | 0.0367 | 73.5 | 920 | 770 |
| 1 × 1000 | 91/3.75 | 5.5 | 3.2 | 70 | 5581 | 0.0291 | 73.5 | 1040 | 860 |
| 3 × 50 | 10/2.52 | 9.3 | 3.5 | 76.0 | 4492 | 0.641 | 73.5 | 145 | 170 |
| 3 × 70 | 14/2.52 | 9.3 | 3.6 | 80.0 | 5000 | 0.443 | 73.5 | 190 | 190 |
| 3 × 95 | 19/2.52 | 9.3 | 3.7 | 83.0 | 5533 | 0.320 | 73.5 | 215 | 230 |
| 3 × 120 | 24/2.52 | 9.3 | 3.8 | 86.0 | 6054 | 0.253 | 73.5 | 240 | 255 |
| 3 × 150 | 30/2.52 | 9.3 | 3.9 | 89.0 | 6593 | 0.206 | 73.5 | 280 | 295 |
| 3 × 185 | 37/2.52 | 9.3 | 4.0 | 93.0 | 7255 | 0.1640 | 73.5 | 310 | 330 |
| 3 × 240 | 48/2.52 | 9.3 | 4.2 | 98.0 | 8216 | 0.1250 | 73.5 | 365 | 380 |
| 3 × 300 | 61/2.52 | 9.3 | 4.3 | 102.0 | 9248 | 0.1000 | 73.5 | 430 | 435 |
| 3 × 400 | 61/2.97 | 9.3 | 4.6 | 110.0 | 10663 | 0.0778 | 73.5 | 485 | 500 |
