Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | Zırhlı /zırhlı güç kablosu | Nominal iletken alanı: | 1.5mm2 ila 1000 mm2 |
|---|---|---|---|
| Test Gerilimi: | 12.5 kV/ 5 dakika. | Standart: | IEC 60502-2 IEC 60228 |
| Uygulama: | Güç dağıtım hatları, şaftta döşenme, su yeraltında su | İsimlendirilmiş voltaj: | 3.6/6kv, |
| şirket: | shenghua grubu | Marka: | Sh Kablo |
| Vurgulamak: | Alüminyum tel zırhlı elektrik kablosu,Shanghai Shenghua Zırhlı Elektrik Kablosu,Orta gerilimli zırhlı elektrik kablosu |
||

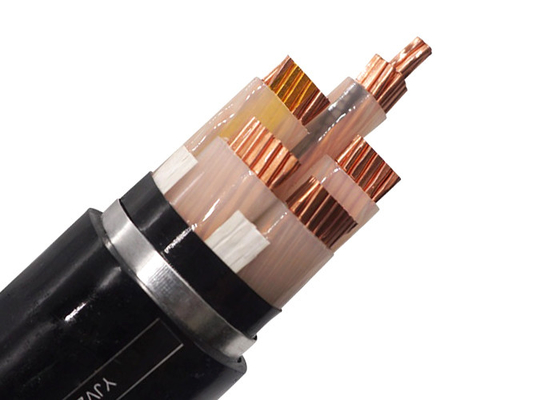

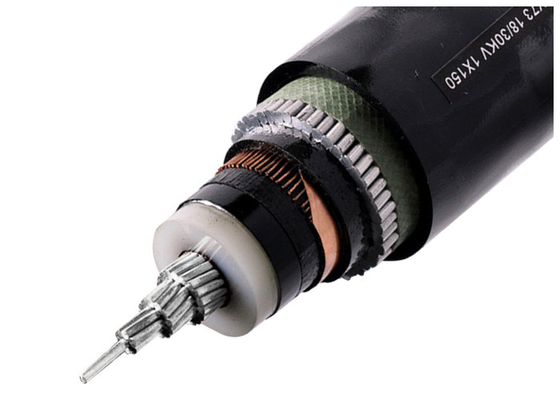

Orta Gerilim Zırhlı Elektrik Kablosu, Alüminyum Tel Zırhlı Kablo
Shanghai Shenghua Kablo Grubu: Aşırı Araziler İçin Alüminyum Tel Zırhlı (AWA) Kablolarla Güç Dağıtımında Devrim Yaratıyor
Küresel orta gerilim kabloları pazarı 2032 yılına kadar 89,3 milyar dolara (YBBO %4,9) doğru yükselirken
, altyapı projeleri, verimlilikten ödün vermeden zorlu ortamlara dayanabilen kablolar talep ediyor. Shanghai Shenghua Kablo Grubu, yeraltı şaftları, dikey düşüşler ve geleneksel kabloların başarısız olduğu aşındırıcı ortamlarda kullanılmak üzere tasarlanan 3,6/6kV Alüminyum Tel Zırhlı (AWA) Kablosu ile bu çağrıya cevap veriyor.
İletken Mükemmelliği
Zırh İnovasyonu
Çevre Dostu Kılıf
| İletken (mm²) | Zırh Teli (mm) | Yaklaşık Ağırlık (kg/km) | Dış Çap (mm) |
|---|---|---|---|
| 1 × 185 | 2.0 | 3,756 | 35.0 |
| 1 × 400 | 2.5 | 6,804 | 45.0 |
| 1 × 500 | 2.5 | 8,094 | 50.0 |
| Tam özellikler: 1×25mm² ila 1×500mm² 6
|
İletken: IEC 60228'e göre kompakt örgülü bakır iletken, Cl.2
Yalıtım: 90 OC'de derecelendirilmiş XLPE (çapraz bağlı polietilen)
İç kaplama: PVC
Zırhlama: Alüminyum tel
Kılıf: IEC 60502'ye göre PVC tip ST2, siyah
KOD Tanımı:
YJ: XLPE yalıtımı
V: PVC kılıf
72: Alüminyum tel zırhlama
Uygulamalar:
3,6/6KV anma gerilimli güç dağıtım hatlarında kullanım için uygundur. Şaftta, yeraltı suyunda ve büyük seviye farkında döşeme için, harici mekanik basınca ve
orta derecede çekme kuvvetine dayanabilir.
Standartlar:
Uluslararası: IEC 60502, IEC 60228
Çin: GB/T 12706.1-2008
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler:
Anma gerilimi: 0,6 / 1 kV
Maksimum İletken Sıcaklığı: normal (90 OC), acil durum (130OC) veya kısa devre koşullarında
5 saniyeden fazla değil (250℃).
Min. Ortam Sıcaklığı 0 OC, kurulumdan sonra ve sadece kablo sabit konumdayken
Min. Bükülme Yarıçapı: 15 x kablo D.D.
Sertifikalar:
CE, RoHS, CCC, KEMA ve talep üzerine diğerleri
Kısa teknik Özellikler:
| İletkenin nominal kesiti | İletkenin Teller No./Çapı | Yalıtım Kalınlığı | İç Kılıf Kalınlığı | Zırh Teli Çapı | Kılıf Kalınlığı | Yaklaşık D.D. | Yaklaşık Ağırlık |
| mm2 | adet/mm | mm | mm | mm | mm | (mm) | kg/km |
| 1 × 25 | 7/2.14 | 2.5 | 1.2 | 1.6 | 1.8 | 24.0 | 1396 |
| 1 × 35 | 7/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 25.0 | 1550 |
| 1 × 50 | 10/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 26.0 | 1754 |
| 1 × 70 | 14/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 28.0 | 2054 |
| 1 × 95 | 19/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 29.0 | 2367 |
| 1 × 120 | 24/2.52 | 2.5 | 1.2 | 1.6 | 2.0 | 31.0 | 2701 |
| 1 × 150 | 30/2.52 | 2.5 | 1.2 | 2.0 | 2.0 | 33.0 | 3301 |
| 1 × 185 | 37/2.52 | 2.5 | 1.2 | 2.0 | 2.1 | 35.0 | 3756 |
| 1 × 240 | 48/2.52 | 2.6 | 1.2 | 2.0 | 2.2 | 38.0 | 4458 |
| 1 × 300 | 61/2.52 | 2.8 | 1.2 | 2.0 | 2.3 | 40.0 | 5223 |
| 1 × 400 | 61/2.97 | 3.0 | 1.3 | 2.5 | 2.4 | 45.0 | 6804 |
| 1 × 500 | 61/3.23 | 3.2 | 1.3 | 2.5 | 2.5 | 50.0 | 8094 |
