| İsimlendirilmiş voltaj: | 0,6/1 kv | Çekirdek sayısı: | 1,2,3,4,5 |
|---|---|---|---|
| Ceket Rengi: | Herhangi bir renk | Ceket Malzemesi: | PO veya FR-PVC |
| Örnek: | Kullanılabilir | Üzerinde çalışmak: | 90°C |
| Görev: | Yangına dayanıklı | şirket: | shenghua grubu |
| Marka: | Sh Kablo | ||
| Vurgulamak: | 1KV yangına dayanıklı güç kablosu,PVC Ceket Yangına dayanıklı kablo,Elektrik dağıtım hatları Yangına dayanıklı kablo |
||

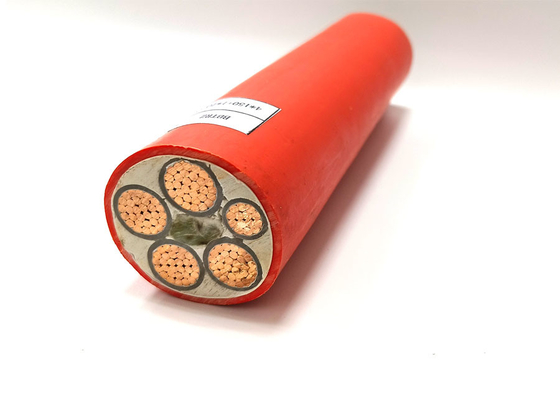

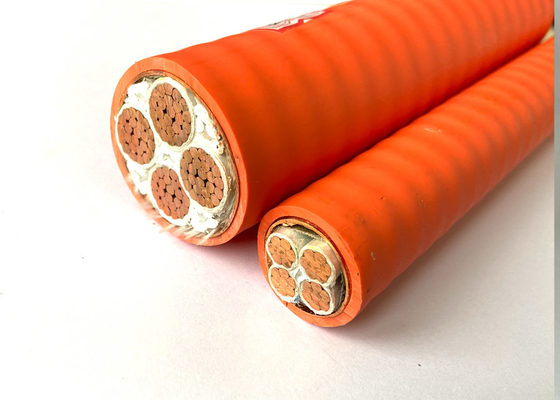

PO / FR-PVC Ceket FRLS Yangına Dayanıklı Kablo 0.6KV 1KV Güç Dağıtım Hatları İçin
Enerji santralleri, metrolar ve gökdelenler gibi yüksek riskli ortamlarda yangın güvenliği pazarlığa açık değildir. Bir yangın sırasında tek bir kablo arızası, felaket kayıplarına yol açabilir. Shanghai Shenghua Power Group Cable, bu sorunu FRLS Yangına Dayanıklı Kabloları ile ele alıyor ve aşırı koşullarda bile güç iletimini sürdürmek üzere tasarlanmıştır.
Shanghai Shenghua'nın kabloları çok katmanlı yangın savunma sistemlerini entegre eder:
IEC 60331 & IEC 60502: Yangın altında 90 dakikalık devre bütünlüğünü doğrular (FE180/E90 derecesi)
Uygulama
Bu tip yangına dayanıklı ve alev geciktirici kablo, alev geciktirici veya yangına dayanıklı sabit kurulum gereksinimleri olan güç dağıtım hatları için uygundur.
Referans Standartları:
| IEC502-1983, IEC331-1970, vb. | Anma Gerilimi: |
| 600/1000V (0.6/1kV) | Çekirdek Sayısı: |
| Tek Çekirdek, İki Çekirdek, Üç Çekirdek, Dört Çekirdek, Beş Çekirdek (1C, 2C, 3C, 4C, 5C) | Mevcut Boyutlar: |
| 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2. | Mevcut Kodlar: |
| NH-VV, NH-YJV, NH-VV22, NH-YJV22, NH-VV32, NH-YJV32 | Uygulama: |
| Mika Yangına Dayanıklı Kablo, yüksek katlı binalar, enerji santralleri, madenler, kimya endüstrisi, metro vb. gibi yangına dayanıklılık performansı konusunda yüksek talep olan ortamlarda kullanılır. | Kişilerin korunması ve ürünün bütünlüğünün kurulum sırasında etkilenmemesi için, Yerel Elektrik Kodu veya eşdeğeri tarafından belirtilen kurulum talimatlarının izlenmesi önerilir. Yapı: |
| Mika Yangına Dayanıklı Kablo | İletken: |
| Örgülü yuvarlak bakır iletken (Cu), tavlanmış bakır tel. | Yalıtım: |
| XLPE (Çapraz Bağlı Polietilen) veya PVC (Polivinil Klorür) | Çekirdek Tanımlaması: |
| 1 Çekirdek: Kahverengi | 2 Çekirdek: Kahverengi, Mavi 3 Çekirdek: Kahverengi, Siyah, Gri 4 Çekirdek: Mavi, Kahverengi, Siyah, Gri 5 Çekirdek: Yeşil/Sarı, Mavi, Kahverengi, Siyah, Gri Alternatif çekirdek tanımlaması: Siyah numaralı Beyaz Çekirdekler Dolgu: |
| Katlanmış bağlama bandı ile polipropilen iplik | Ayırıcı: |
| Bağlama bandı | Yatak: |
| PVC (Polivinil Klorür) veya LSZH. | Zırhlama: |
| Tek Çekirdek: Alüminyum Tel Zırhlı (AWA) | Çok çekirdekli: Çelik Tel Zırhlı (SWA) veya Çelik Bant Zırhlı (STA) Kılıf: |
| PVC (Polivinil Klorür), alev geciktirici PVC, PE, LSOH, HFFR | Renk: |
| Siyah, Gri | Sıcaklık Derecesi: |
| 0℃ ila 90℃ (XLPE), 0℃ ila 70℃ (PVC) | Kısa devre sırasında (5 saniyeden az süren) kablo iletkeninin maksimum sıcaklığı 250℃'nin (PVC için 160℃) üzerinde olmamalıdır. Kablo döşenmesi için ortam sıcaklığı 0℃'nin altında olmamalıdır. Minimum Bükülme Yarıçapı: |
| Tek Çekirdek Kablo: Zırhsız Kablo 20D, Zırhlı Kablo 15D | Çekirdek Kablo: Zırhsız Kablo 15D, Zırhlı Kablo 12D. Notlar: D, kablonun pratik dış çapını ifade eder Uygulama koşulları |
1. İletkenin uzun süreli izin verilen çalışma sıcaklığı 70oC'den yüksek olmamalıdır.
2. İletkenin maksimum kısa devre (5 saniyeden fazla olmamak üzere) sıcaklığı 160°C'den yüksek olmamalıdır.
3. Güç kablosu döşenirken seviye düşüşü ile sınırlı değildir ve ortam sıcaklığı 0°C'den düşük olmamalıdır.
Eğer öyleyse, kablo önceden ısıtılmalıdır.
4. Mükemmel kimyasal kararlılık, asitlere, alkalilere, greslere ve organik çözücülere karşı dayanıklıdır ve alev geciktiricidir.
5. Hafif, mükemmel bükülme özellikleri, kolay ve rahat bir şekilde kurulur ve bakımı yapılır.
