Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Renk: | özel | Boyut: | 1.5mm2 -800mm2 |
|---|---|---|---|
| İsimlendirilmiş voltaj: | 0,6/1 kv | yalıtım: | PVC |
| Örnek: | İsteğe bağlı | Çekirdek sayısı: | 1,2,3,4,5 |
| Sıcaklık: | 90°C | şirket: | shenghua grubu |
| Marka: | Sh Kablo | ||
| Vurgulamak: | 1.5mm Isıya Dayanıklı Kablo,800mm Isıya Dayanıklı Kablo,4 Damarlı Isıya Dayanıklı Kablo |
||

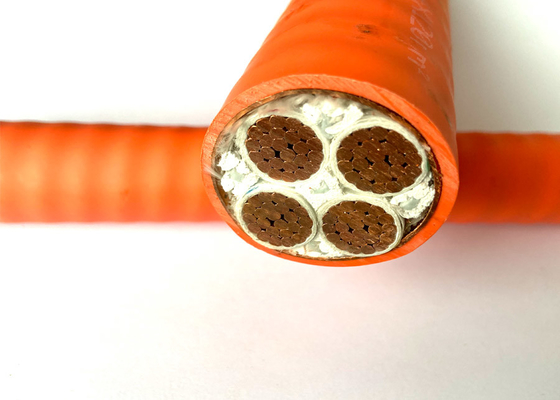

Elektrik FRC 4 Çekirdekli Isıya Dayanıklı Kablo 1.5mm - 800mm 90℃ Sıcaklık
Hastaneler, metro tünelleri ve petrokimya tesisleri gibi yüksek riskli ortamlarda, yangınlar sırasında devre bütünlüğü pazarlığa açık değildir. Shanghai Shenghua Power Group Cable, bunu FRC 4 Çekirdekli LSOH Yangına Dayanıklı Kabloları ile ele alıyor; 90+ dakika boyunca 1.000°C'de bile güç iletimini korumak ve sıfır toksik duman yaymak üzere tasarlanmıştır
Shenghua'nın kabloları uluslararası güvenlik ölçütlerini aşmaktadır:
| Kesit (mm²) | Dış Çap (mm) | Ağırlık (kg/km) | Maks. DC Direnci (Ω/km) | Akım Değeri (Hava) |
|---|---|---|---|---|
| 4×1.5 | 14.4 | 241 | 12.1 | 20A |
| 4×120 | 52.5 | 5,374 | 0.153 | 285A |
| 4×240 | 73.1 | 10,569 | 0.0754 | 440A |
| Tam özellikler, PVC/LSZH kılıf seçenekleriyle 35+ konfigürasyon (1.5mm²–800mm²) içerir. |

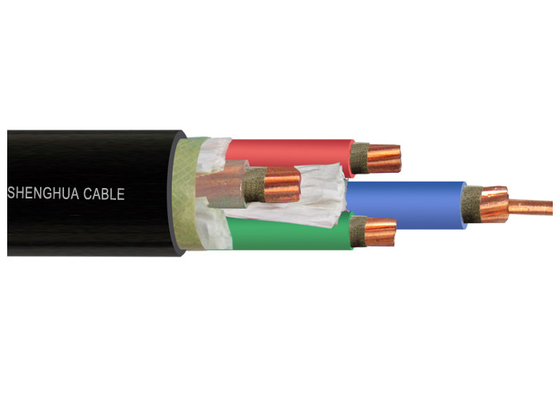

Kablo Yapısı
İletken : Sınıf 1,2,5 Esnek Bakır İletken
Ekran: Mika bant
Yalıtım: PVC veya LSZH PO
Kılıf:PVC: (İsteğe bağlı)
Anma Gerilimi : 450/750V
Standart :
IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
CE, CCC, KEMA
Yapılar
İletken: Dairesel örgülü bakır iletken, IEC 60228 sınıf 2'ye uygundur
Yalıtım: XLPE/A
İç Kaplama: LSOH
Kılıf: LSOH, siyah
Not: Yalıtım rengi standartlara veya müşteri gereksinimlerine göredir
Uygulamalar
Yüksek binalar, Hastane, Tiyatro, Enerji santrali, Metro Tüneli veya Petrokimya Endüstrisi veya düşük duman, sıfır halojen temiz ve güvenli kablo gerektiren diğer özel yerler için kullanılır.
Standartlar
Uluslararası: IEC 60502, IEC 60227 IEC 60331, IEC 601034
Çin: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler
Anma gerilimi: 0.6-KV
Maks. İletken Sıcaklığı: normal (90°C), kısa devre en fazla 5 s (iletkenin en yüksek sıcaklığı 250°C'yi geçmemelidir)
Min. Ortam Sıcaklığı: Ortam sıcaklığı 0°C'nin altında ise kablo önceden ısıtılmalıdır
Min. Bükülme Yarıçapı: tek damarlı kablo 20(d+D)±5%
Çok damarlı kablo 15(d+D)±5%
Sertifikalar
CE, RoHS, CCC, KEMA ve talep üzerine diğerleri
| İletkenin nominal kesiti | Yalıtım Kalınlığı | Kılıf | Yaklaşık. | Yaklaşık | İletkenin Maks. DC Direnci (20°C) | Test Gerilimi | Akım Değeri | |
| mm2 | mm | Kalınlık | D.Ç. | Ağırlık | Ω/km | A.C | ||
| mm | mm | kg/km | kV/5dk | Havada(A) | Toprakta(A) | |||
| 1×1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
Çalışma özellikleri
1, Kablo iletkeninin uzun süreli izin verilen çalışma sıcaklığı ≤70°C
2, Kısa devre durumunda kablonun en yüksek çalışma sıcaklığı (en uzun sürenin 5 saniyeyi geçmemesi gerekir):≤300mm2 kablo iletkeni ≤160°C, ≥300 mm2 kablo iletkeni≤ 140°C.
3, Döşeme sıcaklığı 0℃'ün üzerinde olmalıdır, Kablonun izin verilen bükülme yarıçapı: tek damarlı zırhsız kablo için, dış çapının 20 katından az olmamalıdır; çok damarlı zırhsız kablo için, dış çapının 15 katından az olmamalıdır
4, Alev geciktirici özelliği ile, ZA, ZB, ZC, ZD 4 tiptir
5, Ürün, 0.6/1KV anma gerilimli AC 50 Hz iletim ve dağıtım hatları için geçerlidir
Paketleme ve nakliye
Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz. Kabloların teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en büyük önceliktir.
Kablo ahşap makaralarda, oluklu kutularda ve bobinlerde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık başlıkları ile kapatılmıştır. Gerekli işaretleme, müşterinin ihtiyacına göre tamburun dış yüzeyine hava koşullarına dayanıklı bir malzeme ile basılacaktır.
