Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şoför: | Galvanizli çelik | Kesit alanı: | 16.41 ~ 765.99mm² |
|---|---|---|---|
| Uygulama: | ACSR Kablosu (Tepegöz). | yalıtım: | Hayır |
| Kılıf: | Hayır | Model NO.: | GSW |
| Türü: | Yüksek voltaj | şirket: | shenghua grubu |
| Marka: | Sh Kablo | ||
| Vurgulamak: | Alüminyum İletken Çelik Takviyeli,GSW Alüminyum İletici Çelik Güçlendirilmiş |
||

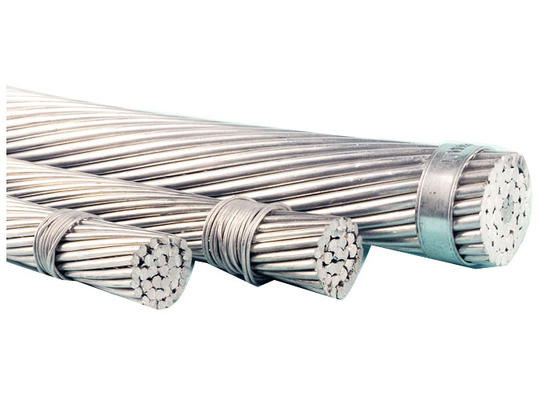

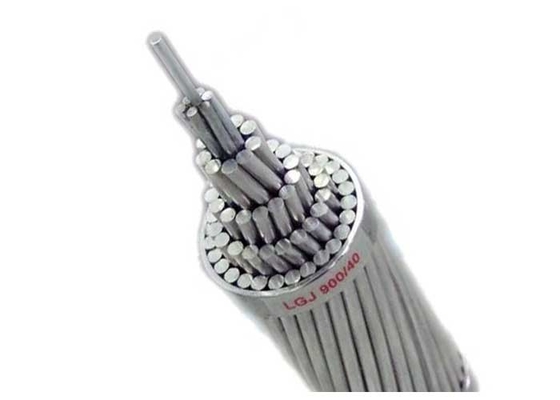

Mühendislik Izgara Dayanıklılığı: Shanghai Shenghua'nın Aşırı Ortamlar için GSW ACSR İletkenleri
Dağları, kıyı şeritlerini ve çölleri aşan yüksek gerilim iletim ağlarında, iletken dayanıklılığı ızgara kararlılığını tanımlar. Geleneksel kablolar buz yükleri, korozyon ve mekanik gerilim altında bükülür ve maliyetli kesintilere neden olur. Shanghai Shenghua Power Group Kablo, bu sorunu, havai hatlarda eşsiz mukavemet, korozyon direnci ve anti-ekstrüzyon performansı sağlamak üzere tasarlanan GSW ACSR (Galvanizli Çelik Tel Alüminyum İletken Çelik Takviyeli) ile ele alır; burada arıza bir seçenek değildir.
Yüksek Mukavemetli Çekirdek:
Optimize Edilmiş İletkenlik:
Mekanik Esneklik:
Shenghua'nın GSW ACSR'si aşağıdakilere uygundur:
| Tel Konfigürasyonu | Çap (mm) | Çekme Mukavemeti (MPa) | Ağırlık (kg/km) | Temel Uygulamalar |
|---|---|---|---|---|
| 7/4.78 | 14.29 | 155.7 kN (Ekstra Yüksek) | 991 | Dağlık koridorlar |
| 19/4.50 | 22.22 | 248.2 kN (Yüksek) | 2,352 | Kıyı şebekeleri |
| 37/4.55 | 31.75 | 721.5 kN (Çok Yüksek) | 4,833 | Çöl HV hatları |
Üç mukavemet sınıfı: Genel (1.290–1.620 MPa), Yüksek (1.380–1.590 MPa), Çok Yüksek (1.520–1.620 MPa)
Özellikler
Ürün galvanizli çelik tel (GSW), ACSR (Alüminyum İletken Çelik Takviyeli) iletkenin kordonu için kullanılır. Bu sektörün lider kuruluşu olan Shenghua tarafından üretilen GSW, mükemmel mekanik özelliklere, en iyi kaplama kalitesine ve güzel yüzey durumuna sahiptir.
| Çap(mm) | Çekme Mukavemeti(Mpa) | Çinko Ağırlığı(g/m2) | |||||||
| 1.24~2.25 | 1340~1620 | 185~215 | |||||||
| 2.25~3.00 | 1310~1590 | 230 | |||||||
| 3.00~3.50 | 1290~1550 | 245 | |||||||
| 3.50~4.25 | 1290~1520 | 260 | |||||||
| 4.25~4.75 | 1290~1520 | 275 | |||||||
| 4.75~5.50 | 1290~1520 | 290 | |||||||
| Yoğunluk Seviyesi | Tel Çapı | Min. Çekme | 1%'de Min. Gerilim | Min. Uzama | Min. 360° Sayısı | Test Çapı | |||
| Mukavemet | Uzama | L=250'de Yüzde | bükümler | Mandrel | |||||
| mm | mpa | mpa | % | kat | |||||
| >1.24~2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| >2.25~2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| >2.75~3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| Genel | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.25~4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >1.24~2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| >2.25~2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| >2.75~3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| Yüksek | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.25~4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >1.24~2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| >2.25~2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| >2.75~3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| Çok Yüksek | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.25~4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
GALVANİZLİ ÇELİK TEL/GSW
| ASTM A475 | ||||||
| Tel Sayısı | Yaklaşık Tel Çapı | Siemens | Yüksek | Ekstra Yüksek | Yaklaşık Ağırlık | |
| /Çap. | Martin Sınıfı | Mukavemet Sınıfı | Mukavemet Sınıfı | |||
| İnç | mm | kN | kN | kN | kg/km | |
| 3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1/4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
| 7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
