Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Şoför: | galvanizli çelik tel | Uygulama: | Güç iletim sistemi |
|---|---|---|---|
| yalıtım: | Hayır | Kılıf: | Hayır |
| Diametre: | 5.5mm ~ 37.5mm | Kablo sayısı: | 3sq mm ~ 37m2 mm |
| şirket: | shenghua grubu | Marka: | Sh Kablo |
| Vurgulamak: | Çıplak İletken Çinko Çelik Tel,Şanghay Shenghua Kablo Çinko Çelik Tel,GSW Çinko Çelik Tel |
||
Dağları, kıyı şeridlerini ve çölleri geçen yüksek voltajlı aktarım ağlarında, iletkenlerin dayanıklılığı şebeke istikrarını tanımlar.ve mekanik stresler maliyetli kesintilere neden olur.Shanghai Shenghua Power Group Cable bunu GSW ACSR (Galvanize Çelik Tel Alüminyum İletken Çelik Güçlendirilmiş) ile çözüyor.korozyon direnci, ve arıza seçeneği olmayan hava hatları için ekstrüzyon karşıtı performans.
Yüksek Güçlü çekirdek:
En iyi iletkenlik:
Mekanik Dayanıklılık:
Shenghua'nın GSW ACSR'si şu şartlara uygun:
| Tel yapılandırması | Diametre (mm) | Çekim sıklığı (MPa) | Ağırlık (kg/km) | Ana Uygulamalar |
|---|---|---|---|---|
| 7/4.78 | 14.29 | 155.7 kN (Ekstra Yüksek) | 991 | Dağlık koridorlar |
| 19/4.50 | 22.22 | 248.2 kN (Yüksek) | 2,352 | Kıyı şebekeleri |
| 37/4.55 | 31.75 | 721.5 kN (Çok Yüksek) | 4,833 | Çöl HV hatları |
Üç sertlik derecesi: Genel (1,290 ̇ 1,620 MPa), Yüksek (1,380 ̇ 1,590 MPa), Çok Yüksek (1,520 ̇ 1,620 MPa)

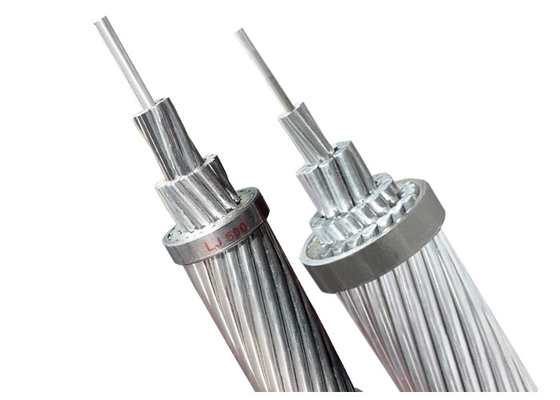

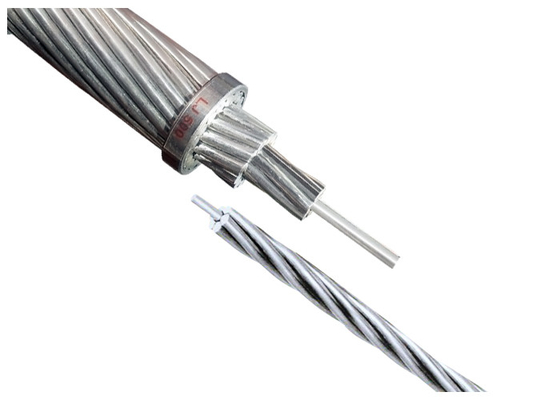

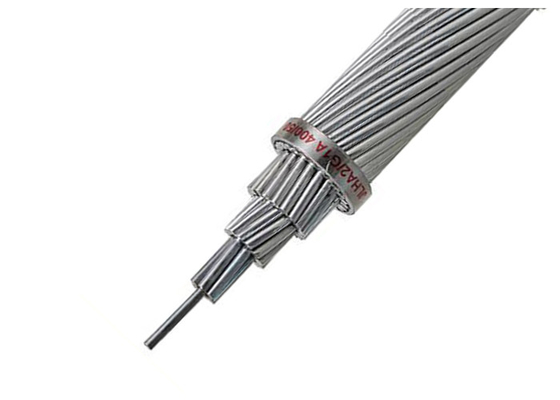

Ürün galvanizli çelik tel (GSW), ACSR (Aluminum Conductor Steel Reinforced) iletken kablosu için kullanılır.Shenghua tarafından üretilen GSW'nin mükemmel mekanik özellikleri vardır., en iyi kaplama kalitesi ve yüzeyin iyi durumu.
| Çapraz ((mm) | Çekim sıklığı ((Mpa) | Çinko ağırlığı ((g/m2) | |||||||
| 1.24 ~ 2.25 | 1340~1620 | 185~215 | |||||||
| 2.25~3.00 | 1310~1590 | 230 | |||||||
| 3.00~3.50 | 1290~1550 | 245 | |||||||
| 3.50~4.25 | 1290~1520 | 260 | |||||||
| 4.25~4.75 | 1290~1520 | 275 | |||||||
| 4.75~5.50 | 1290~1520 | 290 | |||||||
| Yoğunluk seviyesi | Tel çapı | Min. Çekici | Min. Stres %1 | Min. uzatma | Min. 360° sayısı | Testin çapı | |||
| Güç | Uzatma | Yüzde L=250 olduğunda | Dönüşmeler | Mandril | |||||
| mm | MPA | MPA | % | çoklu | |||||
| >1.24 ~ 2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| > 2.25 ~ 2.75 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| > 2.75 ~ 3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| Genel | >3.00~3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| >3.50~4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.25 ~ 4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >4.75~5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| >1.24 ~ 2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| > 2.25 ~ 2.75 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| > 2.75 ~ 3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| Yüksek | >3.00~3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| >3.50~4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.25 ~ 4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >4.75~5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| >1.24 ~ 2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| > 2.25 ~ 2.75 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| > 2.75 ~ 3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| Çok Yüksek | >3.00~3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| >3.50~4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.25 ~ 4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| >4.75~5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
| ASTM A475 | ||||||
| Kablo sayısı | Yaklaşık olarak Strand Dia. | Siemens | Yüksek | Ekstra Yüksek | Yaklaşık. | |
| - Dia. | Martin Grade | Güç derecesi | Güç derecesi | |||
| İnç | mm | kN | kN | kN | kg/km | |
| Üç buçuk.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| Üçte üç.05 | 1/4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| Üçte üç.05 | 1/4 | 6.35 | - | - | - | 174 |
| Üçte üç.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| Üçte üç.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/104 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/132 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/157 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/165 | 3/16 | 4.76 | - | - | - | 118 |
| 7/183 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1/4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| 7/3.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| 7/3.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| 7/4.19 | 1/2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| 7/4.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| 7/5.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1/2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
